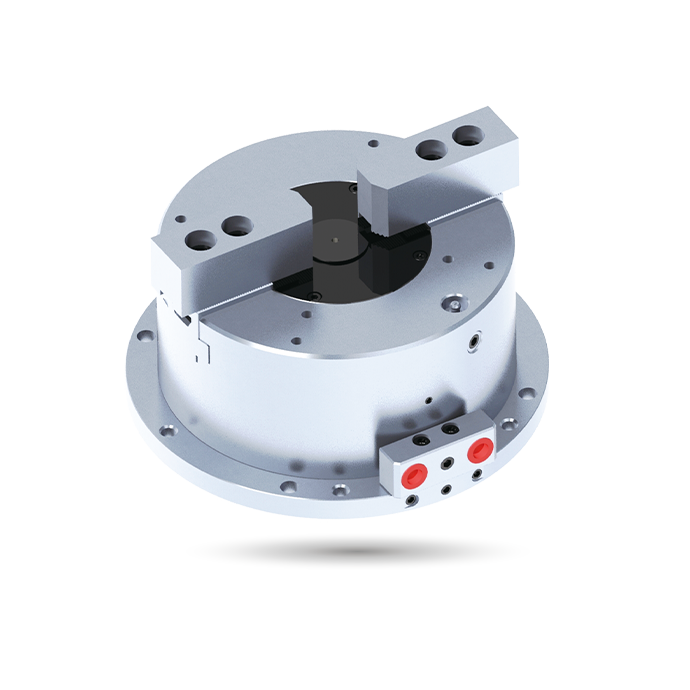

SP-2

INTEGRATED STATIONARY CHUCKS

Stationärer Futter

2-BACKEN

Stationäres Durchgangsloch 2-BACKEN Futter.
Ausgestattet mit einem eingebauten Hydraulikzylinder; kompatibel mit Sperrventilen und kann auch mit Luftdruck betrieben werden.
Verfügt über ein kleines Durchgangsloch, ideal für die Bearbeitung langer Stangenwerkstücke.
Seitliche und untere Luft-/Hydraulikeingänge verfügbar; beide können für den Betrieb genutzt werden.
Schlankes und kompaktes Design. Kompatibel mit standardmäßigen weichen oder harten Backen.
Geeignet für rotierende Bearbeitung und kann auf Dreh-Fräs-Maschinen installiert werden.
Kann in Mehrplattensysteme integriert werden, um die Vielseitigkeit zu erhöhen.

Katalog herunterladen

Spezifikationen

Modell	Backenhub (Durchmesser) (mm)	Spann- Durchm. Max. (mm)	Spann- Durchmesser Min. (mm)	Max. Spannkraft Pneumatisch kN(kgf)	Max. Spannkraft Hydraulisch kN(kgf)	Max. Druck Pneumatisch MPa (kgf/cm²)	Max. Druck Hydraulik MPa (kgf/cm²)	Min. Druck kgf/cm²	Luftverbrauch Liter(bei 6,0 kgf/cm²)	Gewicht (kg)
SP-206	5.5	168	30	34,1(3477)	46.1(4752)	0.7(7)	1.2(12)	2	1.4	16
SP-208	6,8	210	42	43.2(4405)	74.0(7545)	0.7(7)	1.2(12)	2	2.5	27.7
SP-210	7	254	52	60.5(6169)	94.5(9636)	0,7(7)	1.2(12)	2	4.2	41.8

Abmessungen

Modell	A(h7)	A1	B	C	D	D1	E	F	G	H	J max.	J min.	K max.	K min.	L	L1	M	N	P	Q	R	S	T	V
SP-206	206	168	94	188	15	13.5	25	40	73	20	10.75	4.75	47	44,25	31	6~M16	12	M10x1.5	11	139.5	104,5	55	18	6~M8x1.25
SP-208	248	210	108	230	15	13.5	32	41	95	25	16.25	8.75	53	49.6	35	6~M20	14	M10x1.5	11	160.5	125.5	68	25	6~M8x1.25
SP-210	300	254	112	280	16	13.5	544	46	110	30	23.25	12.75	64.5	61	40	6~M20	16	M12x1.75	13	182.5	147,5	85	30	6~M10x1.5

Herunterladen

Modell	2D pdf	2D Zeichnung	3D-Schritt
SP-206
SP-208
SP-210
