SD

INTEGRATED STATIONARY CHUCKS

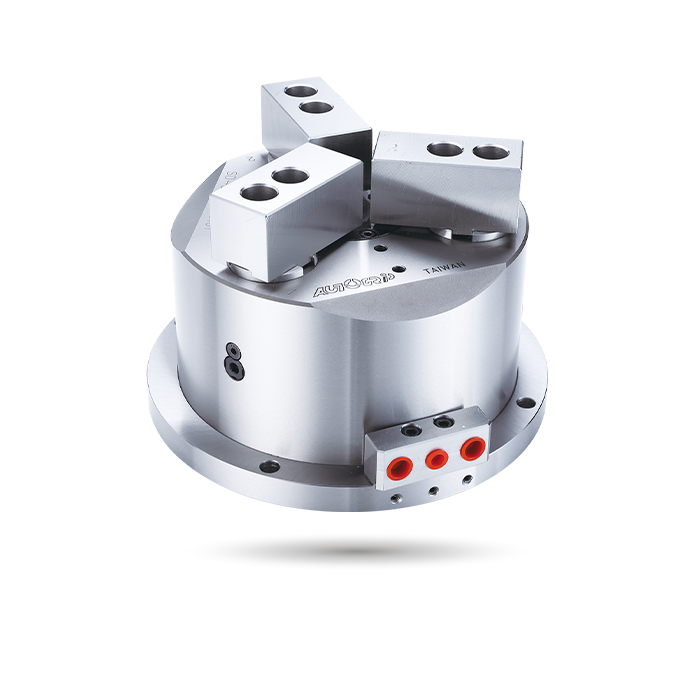

Stationäres Absenkspannfutter

Absenken | 3-BACKEN

Eingebauter Hydraulikzylinder; kann auch mit einem Ventilverschluss betrieben und durch Luftdruck angetrieben werden.
Radialklemmen und axiales Herunterziehen gleichzeitig, das Werkstück bleibt nah an der Grundfläche des Spannfutters.
Fast keine Anhebung des Werkstücks.
Der Körper mit Wärmebehandlung und dem Zylinderzug-Mechanismus sowie Feinbohrung, die hohe Spannpräzision und Haltbarkeit garantieren. Es ist für schwere Bearbeitungen geeignet.

Kann mit Mehrplatten zusammenarbeiten.

Ausgestattet mit luftdichter Druckerkennungsfunktion.

Katalog herunterladen

Spezifikationen

Modell	Spannhub (Durchm.) (mm)	Spann-Ø Max.(mm)	Spann-Ø Min.(mm)	Max. Spannkraft Pneumatisch kN(kgf)	Max. Spannkraft Hydraulisch kN(kgf)	Max. Druck Pneumatisch MPa (kgf/cm²)	Max. Druck Hydraulisch MPa (kgf/cm²)	Min. Druck kgf/cm²	Luftverbrauch Liter(bei 6,0 kgf/cm²)	Gewicht (kg)
SD-304	5	110	18	5.0 (510)	10.9 (1112)	0.6 (6)	1.3 (13)	2	0.26	8.1
SD-306	7.2	165	35	11.5 (1173)	25.0 (2550)	0.6 (6)	1.3 (13)	2	0,58	20.6
SD-308	7.2	210	28	21.7 (2213)	47.0 (4793)	0.6 (6)	1.3 (13)	2	1.02	34.1
SD-310	10.8	254	40	36.0(3680)	60.0(6118)	0.6(6)	1.0(10)	2	2,05	55

Abmessungen

* Technische Änderungen vorbehalten.

Modell	A(h7)	A1	B	C	D(H7/h7)	E	F	G	H	J	J1	K	L max.	L min.	M	N	P	Q max.	Q min.	R	S	T	U	V	W
SD-304	148	110	93.5	130	35	2	15	M3	22.5	10	M5x0.8	9	30	23	19.5	52	19	37	34.5	27	25	75.5	110.5	3~M10	M8x1,25
SD-306	206	165	116	188	52	7	18	M4	35	20	M6x1	11	45	35	31	70	27	57.8	54.2	42	35	104.5	139.5	3~M14	M10x1.5
SD-308	248	210	122	230	65	10	18	M5	45	25	M8x1.2	11	56	46	41	84	31	70.8	67.2	53	40	125.5	160.5	6~M12	M10x1.5
SD-310	300	254	151	280	75	12	20	M6	55	30	M8x1.2	13	65	50	46	100	38	85	79.6	62	50	147.5	182.5	6~M14	M12x1.75

Herunterladen

Modell	2D-PDF	2D-Zeichnung	3D-Schritt
SD-304
SD-306
SD-308
SD-310
