SM

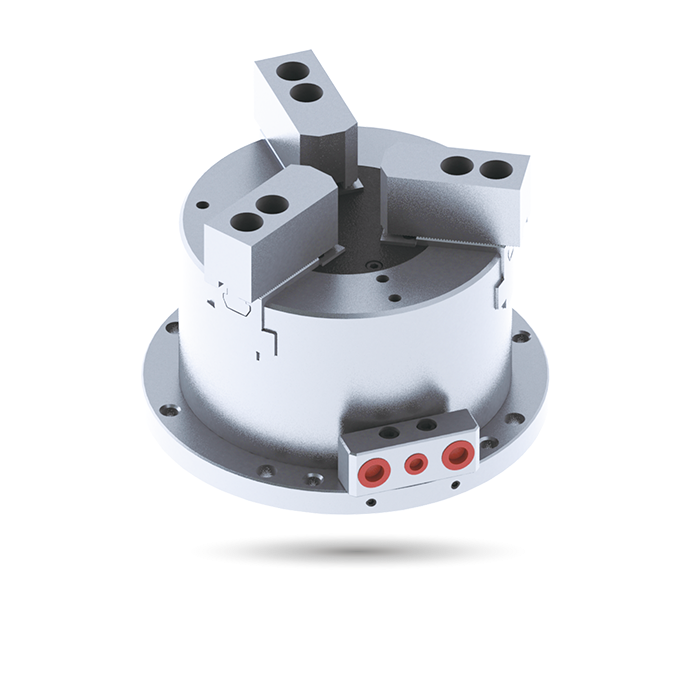

INTEGRATED STATIONARY CHUCKS

Stationäres Spannfutter mit langem Backenhub

Nicht durchgehendes Loch | 3-BACKEN

KEILHAKEN Typ 3-Backen-Kraftspannfutter, und extra langer Backenhub.
Eingebaute Hydraulikzylinder; es kann auch mit einem Sperrventil funktionieren und durch Luftdruck angetrieben werden.
Einfach zu installieren. Rohre installieren und dann betreiben.
Dünnes und kompaktes Design.
Verwenden Sie standardisierte Weichbacken oder standardisierte Hartbacken.

Es kann mit einer stationären Spannfutter-Grundplatte zur Bearbeitung kombiniert werden.

Katalog-Download

Spezifikationen

Modell	Backenhub (Durchm.) (mm)	Spann-Durchmesser Max.(mm)	Spann-Durchmesser Min.(mm)	Max. Spannkraft Pneumatisch kN(kgf)	Max. Spannkraft Hydraulisch kN(kgf)	Max. Druck Pneumatisch MPa (kgf/cm²)	Max. Druck Hydraulisch MPa (kgf/cm²)	Min. Druck kgf/cm²	Luftverbrauch Liter(bei 6.0 kgf/cm²)	Gewicht (kg)
SM-306	13.1	168	14	18,0(1830)	32.2(3280)	0.7(7)	1,2(12)	2	1.5	18.7
SM-308	16	210	18	26.2(2670)	45,0(4590)	0.7(7)	1,2(12)	2	2.7	32.5
SM-310	19,6	254	20	37.0(3772)	63,0(6422)	0.7(7)	1,2(12)	2	4.6	53.6

Abmessungen

Modell	A(h7)	A1	B	C	D	F	G	H	J max.	J min.	K max.	K min.	L	M	N	P	Q	R	S	T
SM-306	206	168	110	188	15	40	73	20	16.75	4,75	39	32.45	31	12	M10x1.5	11	139.5	104.5	55	18
SM-308	248	210	127	230	15	41	95	25	23.75	8.75	45	37	35	14	M10x1.5	11	160.5	125.5	68	25
SM-310	300	254	145	280	16	46	110	30	36.75	14.25	50	40.2	40	16	M12x1.75	13	182,5	147,5	85	30

* Technische Änderungen vorbehalten.

Herunterladen

Modell	2D pdf	2D Zeichnung	3D Schritt
SM-306
SM-308
SM-310
