SE

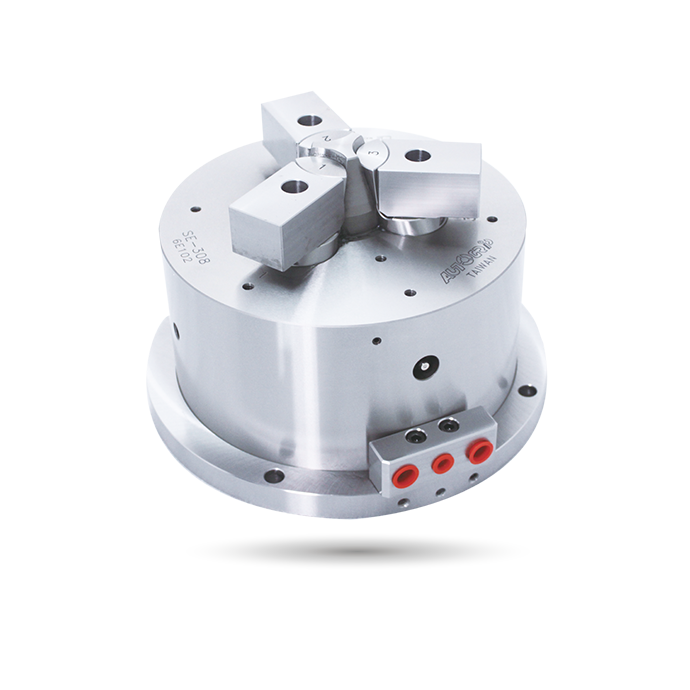

INTEGRATED STATIONARY CHUCKS

Stationäres Zugverschlussfutter

Zugverschluss | 3-Backen-Bohr- und Fräsmaschinenfutter

Eingebauter Hydraulikzylinder; er kann auch mit einem Sperrventil arbeiten und durch Luftdruck angetrieben werden.
Radiale Klemme und axiales Herunterziehen gleichzeitig, halten Sie das Werkstück nahe an der Basisfläche des Futters.
Fast keine Anhebung des Werkstücks.
3-Backen-Bohrfutter, dessen Körper wärmebehandelt ist und die Organisation des Zylinderherunterziehens sowie Feinbohren, das die hohe Spannpräzision und Haltbarkeit garantiert, es ist geeignet für schwere Bearbeitung.
3-Backenfutter sind geeignet für Bohr-, Fräs- und andere Maschinen.

Kann mit Mehrplatten zusammenarbeiten.

Ausgestattet mit luftdichter Druckerkennungsfunktion.

Katalog herunterladen

Spezifikationen

Modell	Backenhub (Durchm.) (mm)	Spann-Durchm. Max.(mm)	Spann-Ø Min.(mm)	Max. Spannkraft Pneumatisch kN(kgf)	Max. Spannkraft Hydraulisch kN(kgf)	Max. Druck Pneumatisch MPa (kgf/cm²)	Max. Druck Hydraulik MPa (kgf/cm²)	Min. Druck kgf/cm²	Luftverbrauch Liter(bei 6,0 kgf/cm²)	Gewicht (kg)
SE-305	3	83	29	14,3 (1459)	41.0 (4181)	0.7 (7)	1,3 (13)	2	0,46	14.6
SE-306	5	110	44	20,0 (2040)	57,0 (5812)	0.7 (7)	1,3 (13)	2	0,58	20
SE-308	5	150	50	32,0 (3263)	78.0 (7954)	0.7 (7)	1,3 (13)	2	1,02	33

Abmessungen

* Technische Änderungen vorbehalten.

Modell	A(h7)	A1	B	B1	C	D	E	E1	Fmax.	Fmin	G	TypA H max.	TypA H min.	TypB H max.	TypB H min.	H1max.	H1min.	J	K	L	M	N	P	Q	R
SE-305	173	135	126	100	155	15	20	5	3	-3	25	68	50	83	67	50	29	25	9	88	123	27,5	27,5	3~M6	M8x1.25
SE-306	206	168	140	108	188	18	23	7	5	-5	40	90	70	110	89	70	44	31	11	104.5	139.5	38	29	3~M6	M10x1.5
SE-308	248	210	164	119	230	18	30	9	5	-5	49	110	90	150	108	90	50	35	11	125.5	160.5	50	35	3~M8	M10x1.5

Herunterladen

Modell	2D-pdf	2D Zeichnung	3D-Schritt
SE-305
SE-306
SE-308
