SE

一体式

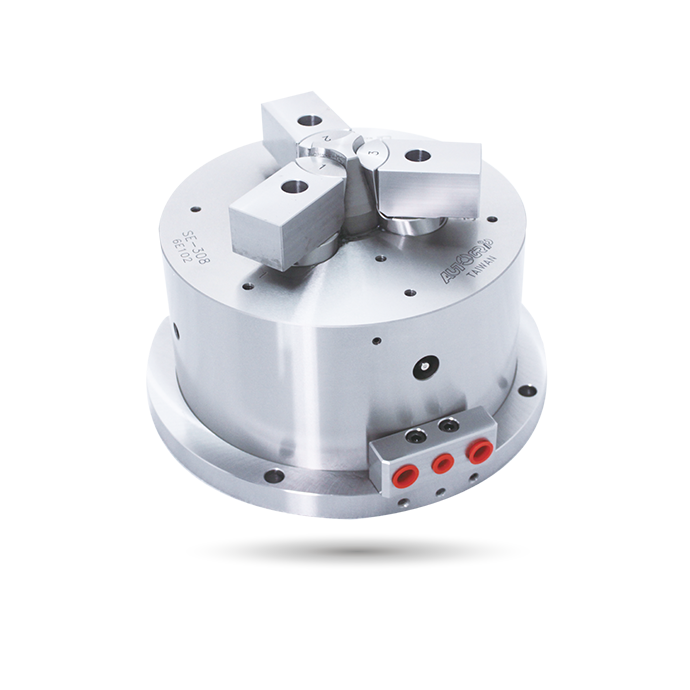

立置式内张后拉卡盘

内张后拉 | 3爪

内建油压缸，当使用气压做为动力源时，可选配保压阀组件。
适用于内径夹持。
高精度安定性,适合最后制程加工。

可与立置卡盘座板组合进行加工。

气密检知(选配)。

目录下载

规格

型号	爪行程(直径) (mm)	最大夹持直径 (mm)	最小夹持直径 (mm)	最大夹持力-气压 kN (kgf)	最大夹持力-油压 kN (kgf)	最大使用压力-气压 MPa (kgf/cm²)	最大使用压力-油压 MPa (kgf/cm²)	最低使用压力 kgf/cm²	空气消耗量 lit.(使用压力 6.0 kgf/cm²)	重量 (kg)
SE-305	3	83	29	14.3 (1459)	41.0 (4181)	0.7 (7)	1.3 (13)	2	0.46	14.6
SE-306	5	110	44	20.0 (2040)	57.0 (5812)	0.7 (7)	1.3 (13)	2	0.58	20
SE-308	5	150	50	32.0 (3263)	78.0 (7954)	0.7 (7)	1.3 (13)	2	1.02	33

尺寸

* 保留规格修改的权利

型号	A(h7)	A1	B	B1	C	D	E	E1	Fmax.	Fmin	G	TypeA H max.	TypeA H min.	TypeB H max.	TypeB H min.	H1max.	H1min.	J	K	L	M	N	P	Q	R
SE-305	173	135	126	100	155	15	20	5	3	-3	25	68	50	83	67	50	29	25	9	88	123	27.5	27.5	3~M6	M8x1.25
SE-306	206	168	140	108	188	18	23	7	5	-5	40	90	70	110	89	70	44	31	11	104.5	139.5	38	29	3~M6	M10x1.5
SE-308	248	210	164	119	230	18	30	9	5	-5	49	110	90	150	108	90	50	35	11	125.5	160.5	50	35	3~M8	M10x1.5

下载

型号	2D pdf	2D dwg	3D step
SE-305
SE-306
SE-308
