SE

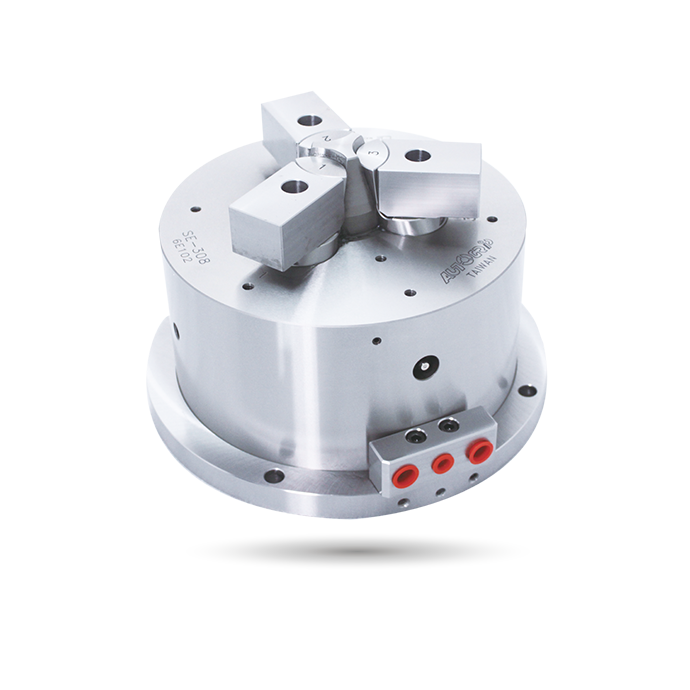

INTEGRATED STATIONARY CHUCKS

ステーショナリープルロックチャック

プルロック | 3爪ドリルとフライス盤用チャック

内蔵油圧シリンダー；ロックバルブと組み合わせて空気圧で駆動できます。
ラジアルクランプと軸方向のプルダウンを同時に行い、ワークピースをチャックのベース面に近づけます。
ほとんどワークピースの持ち上がり変位がありません。
ボディに熱処理を施し、シリンダープルダウンの構造と微細ボーリングを備えた3爪ドリルチャックは、高いクランプ精度と耐久性を保証し、重切削に適しています。
3爪チャックは、ドリリング、フライス加工、その他の機械に適しています。

マルチプレートと一緒に作業できます。

気密圧力検知機能を装備。

カタログダウンロード

仕様

モデル	顎のストローク (直径) (mm)	チャッキング直径最大(mm)	チャッキング直径最小(mm)	最大クランプ力空圧 kN(kgf)	最大クランプ力油圧 kN(kgf)	最大圧力空気圧 MPa (kgf/cm²)	最大圧力油圧 MPa (kgf/cm²)	最小圧力 kgf/cm²	空気消費量リットル(6.0 kgf/cm²で)	重量 (kg)
SE-305	3	83	29	14.3 (1459)	41.0 (4181)	0.7 (7)	1.3 (13)	2	0.46	14.6
SE-306	5	110	44	20.0 (2040)	57.0 (5812)	0.7 (7)	1.3 (13)	2	0.58	20
SE-308	5	150	50	32.0 (3263)	78.0 (7954)	0.7 (7)	1.3 (13)	2	1.02	33

寸法

* 技術的な変更がある場合があります。

モデル	A(h7)	A1	B	B1	C	D	E	E1	Fmax.	Fmin	G	タイプA H 最大値	TypeA H min.	TypeB H 最大	TypeB H min.	H1最大値	H1最小値	J	K	L	M	N	P	Q	R
SE-305	173	135	126	100	155	15	20	5	3	-3	25	68	50	83	67	50	29	25	9	88	123	27.5	27.5	3~M6	M8x1.25
SE-306	206	168	140	108	188	18	23	7	5	-5	40	90	70	110	89	70	44	31	11	104.5	139.5	38	29	3~M6	M10x1.5
SE-308	248	210	164	119	230	18	30	9	5	-5	49	110	90	150	108	90	50	35	11	125.5	160.5	50	35	3~M8	M10x1.5

ダウンロード

モデル	2D pdf	2D dwg	3D step
SE-305
SE-306
SE-308
