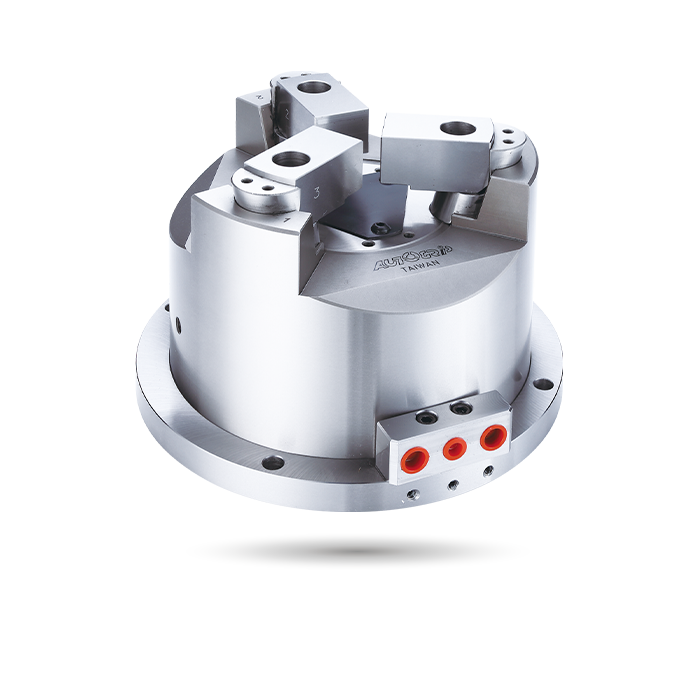

SU

INTEGRATED STATIONARY CHUCKS

ステーショナリープルロックチャック

プルロック | 3爪ドリルおよびフライス盤チャック

内蔵油圧シリンダー；ロックバルブと共に作動させ、空気圧で駆動することもできます。
ラジアルクランプとアキシャルプルダウンを同時に行い、ワークピースをチャックの基面に密着させます。
ほとんどワークピースの浮き上がり変位なし。
本体が熱処理され、シリンダープルダウン機構を持ち、精密なボーリングが施された3爪ドリルチャックは、高いクランプ精度と耐久性を保証し、重切削に適しています。
3爪チャックは、ドリル、フライス盤、その他の機械に適しています。

多板と一緒に動作できます。

気密圧力検出機能を装備。

カタログダウンロード

仕様

モデル	ジョーストローク (直径) (mm)	チャッキング直径最大 (mm)	チャッキング直径最小 (mm)	最大締付力空気圧 kN(kgf)	最大クランプ力油圧 kN(kgf)	最大圧力空気圧 MPa (kgf/cm²)	最大圧力油圧 MPa (kgf/cm²)	最小圧力 kgf/cm²	空気消費量リットル(6.0 kgf/cm²の場合)	重量 (kg)
SU-303	2	42	4	5.2(530)	12.8(1305)	0.6(6)	1.3(13)	2	0.16	5.7
SU-304	3	60	5	6.7(683)	16.0(1632)	0.6(6)	1.3(13)	2	0.26	7.4
SU-306	5	105	31	18.5(1886)	40.0(4079)	0.6(6)	1.3(13)	2	0.58	18
SU-308	5	132	32	37.0(3773)	80.0(8158)	0.6(6)	1.3(13)	2	1.02	31.5
SU-310	5	163	44	46.2(4710)	100.0(10100)	0.6(6)	1.3(13)	2	2.11	53

寸法

* 技術的な変更がある場合があります。

モデル	A(h7)	A1	B	B1	C	D(H6)	E	F	G	H(H6)	J	K	最大L	L min.	M	N	P	Q 最大	Q 最小	R	S	T	U	V	W	X (p.c.d)	Y
SU-303	122	85	80.5	68	104	28	22	12	3.5	66	M3	3~9	5	1	12	30	7	3.5	2.5	36	15	63	98	M5	4~M8x1.25	46	3~M5x10
SU-304	148	110	101.5	83.5	130	32	24	15	4.5	84	M5	4~9	7	1	17	40	9.5	2.75	1.25	42	20	75.5	110.5	M6	6~M8x1.25	62	6~M5x10
SU-306	206	168	136.5	104	188	35	25	18	6	129	M5	4~11	15	5	30	50	17	15.75	13.25	49	30	104.5	139.5	M10	6~M10x1.5	72	6~M6x12
SU-308	248	210	152	115	230	55	45	18	7	156	M6	4~11	17	7	34	63	20.5	16.25	13.75	71	35	125.5	160.5	M12	6~M10x1.5	95	6~M6x12
SU-310	300	254	181	131	280	65	53	20	7	187	M8	4~13	9	-1	39	74	23	20.75	18.25	85	40	147.5	182.5	M14	6~M12x1.75	115	6~M6x12

ダウンロード

モデル	2D pdf	2D dwg	3D step
SU-303
SU-304
SU-306
SU-308
SU-310
