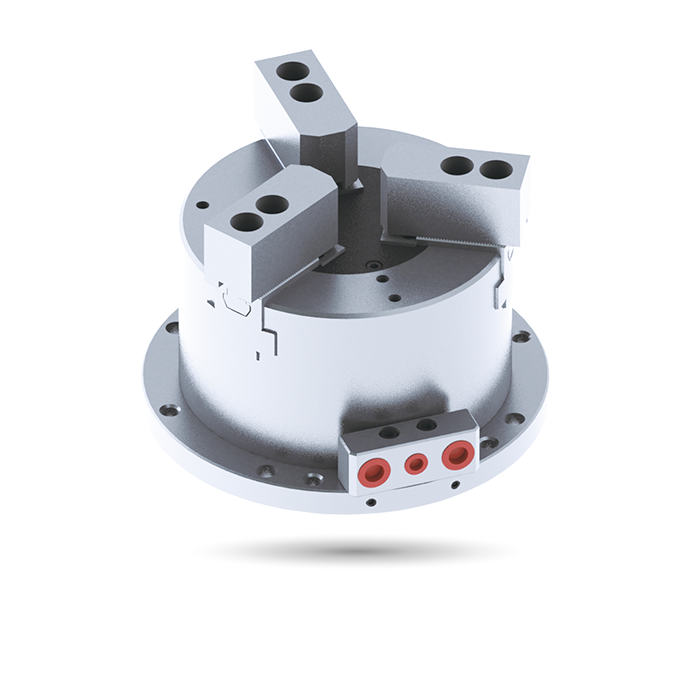

SM

INTEGRATED STATIONARY CHUCKS

長い爪行程の固定チャック

非スルーホール | 3-JAW

楔形フックタイプ3爪パワーチャック、超長爪行程。
内蔵油圧シリンダー; ロックバルブと組み合わせて空気圧で駆動することもできます。
簡単に取り付け可能。チューブを取り付けてから操作します。
薄くてコンパクトなデザイン。
標準ソフトジョーまたは標準ハードジョーを使用します。

立設チャックベースプレートと組み合わせて加工可能。

カタログダウンロード

仕様

モデル	ジョーストローク (直径) (mm)	チャッキング直径最大(mm)	チャッキング直径最小(mm)	最大クランプ力空気圧 kN(kgf)	最大クランプ力油圧 kN(kgf)	最大圧力空気圧 MPa (kgf/cm²)	最大圧力油圧 MPa (kgf/cm²)	最小圧力 kgf/cm²	空気消費量リットル(6.0 kgf/cm²時)	重量 (kg)
SM-306	13.1	168	14	18.0(1830)	32.2(3280)	0.7(7)	1.2(12)	2	1.5	18.7
SM-308	16	210	18	26.2(2670)	45.0(4590)	0.7(7)	1.2(12)	2	2.7	32.5
SM-310	19.6	254	20	37.0(3772)	63.0(6422)	0.7(7)	1.2(12)	2	4.6	53.6

寸法

モデル	A(h7)	A1	B	C	D	F	G	H	J max.	J 最小。	K max.	K 最小	L	M	N	P	Q	R	S	T
SM-306	206	168	110	188	15	40	73	20	16.75	4.75	39	32.45	31	12	M10x1.5	11	139.5	104.5	55	18
SM-308	248	210	127	230	15	41	95	25	23.75	8.75	45	37	35	14	M10x1.5	11	160.5	125.5	68	25
SM-310	300	254	145	280	16	46	110	30	36.75	14.25	50	40.2	40	16	M12x1.75	13	182.5	147.5	85	30

* 技術的な変更がある場合があります。

ダウンロード

モデル	2D pdf	2Dドローイング	3Dステップ
SM-306
SM-308
SM-310
