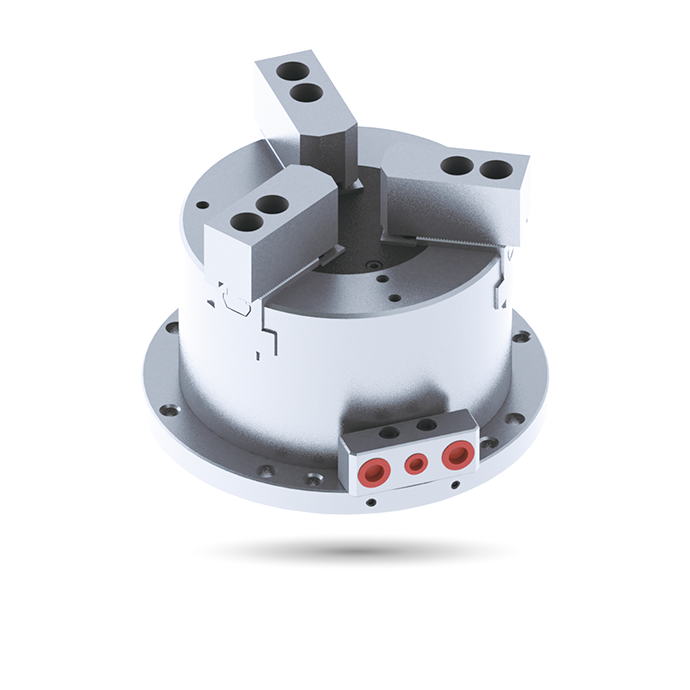

SM

一體式

立置式長行程夾頭

三爪中實型

楔形三爪中實夾頭，超長爪行程。
內建油壓缸，當使用氣壓做為動力源時，可選配保壓閥組件。
安裝容易，接上配管即可進行加工。
薄型輕量化設計，並可使用標準生爪或標準硬爪。
可配合氣密檢知，進行軸向位置確認。
單一潤滑油孔，集中潤滑。

可與立置夾頭座板組合進行加工。

配備氣密檢知。

目錄下載

規格

型號	爪行程(直徑) (mm)	最大夾持直徑 (mm)	最小夾持直徑 (mm)	最大夾持力-氣壓 kN (kgf)	最大夾持力-油壓 kN (kgf)	最大使用壓力-氣壓 MPa (kgf/cm²)	最大使用壓力-油壓 MPa (kgf/cm²)	最低使用壓力 kgf/cm²	空氣消耗量 lit.(使用壓力 6.0 kgf/cm²)	重量 (kg)
SM-306	13.1	168	14	18.0(1830)	32.2(3280)	0.7(7)	1.2(12)	2	1.5	18.7
SM-308	16	210	18	26.2(2670)	45.0(4590)	0.7(7)	1.2(12)	2	2.7	32.5
SM-310	19.6	254	20	37.0(3772)	63.0(6422)	0.7(7)	1.2(12)	2	4.6	53.6

尺寸

型號	A(h7)	A1	B	C	D	F	G	H	J max.	J min.	K max.	K min.	L	M	N	P	Q	R	S	T
SM-306	206	168	110	188	15	40	73	20	16.75	4.75	39	32.45	31	12	M10x1.5	11	139.5	104.5	55	18
SM-308	248	210	127	230	15	41	95	25	23.75	8.75	45	37	35	14	M10x1.5	11	160.5	125.5	68	25
SM-310	300	254	145	280	16	46	110	30	36.75	14.25	50	40.2	40	16	M12x1.75	13	182.5	147.5	85	30

* 保留規格修改的權利

下載

型號	2D pdf	2D dwg	3D step
SM-306
SM-308
SM-310
