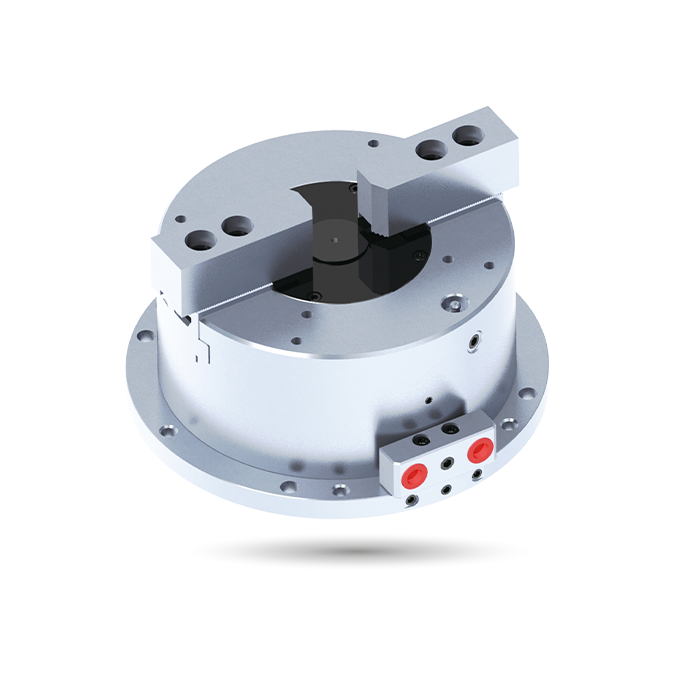

SP-2

中空型

立置式夾頭

2爪

立置式中空二爪夾頭。
内建油压缸，可选配保压阀，支持气压驱动。
小通孔设计，适用于加工较长棒材。
安装简便，连接管路即可开始作业。
轻薄设计，可搭配标准软爪或硬爪使用。
可结合立式卡盘底板进行多样化加工应用。
适用于旋转加工，可安装于车铣复合加工机上。

目錄下載

規格

型號	爪行程 (直徑) (mm)	最大夾持直徑 (mm)	最小夾持直徑 (mm)	最大夾持力氣壓 kN(kgf)	最大夹持力油压 kN(kgf)	Max. pressure Pneumatic MPa (kgf/cm²)	Max. pressure Hydraulic MPa (kgf/cm²)	Min. pressure kgf/cm²	Air consumption lit(at 6.0 kgf/cm²)	重量 (kg)
SP-206	5.5	168	30	14.0(1427)	24.0(2450)	0.7(7)	1.2(12)	2	1.4	16
SP-208	6.8	210	42	28.9(2946)	49.6(5056)	0.7(7)	1.2(12)	2	2.5	27.7
SP-210	7	254	52	41.8(4260)	71.7(7308)	0.7(7)	1.2(12)	2	4.2	41.8

尺寸

型號	A(h7)	A1	B	C	D	D1	E	F	G	H	J max.	J min.	K max.	K min.	L	L1	M	N	P	Q	R	S	T	V
SP-206	206	168	94	188	15	13.5	25	40	73	20	10.75	4.75	47	44.25	31	6~M16	12	M10x1.5	11	139.5	104.5	55	18	6~M8x1.25
SP-208	248	210	108	230	15	13.5	32	41	95	25	12.25	8.75	57	53.6	35	6~M20	14	M10x1.5	11	160.5	125.5	68	25	6~M8x1.25
SP-210	300	254	112	280	16	13.5	544	46	110	30	23.25	12.75	64.5	61	40	6~M20	16	M12x1.75	13	182.5	147.5	85	30	6~M10x1.5

下載

型號	2D pdf	2D dwg	3D step
SP-206
SP-208
SP-210
