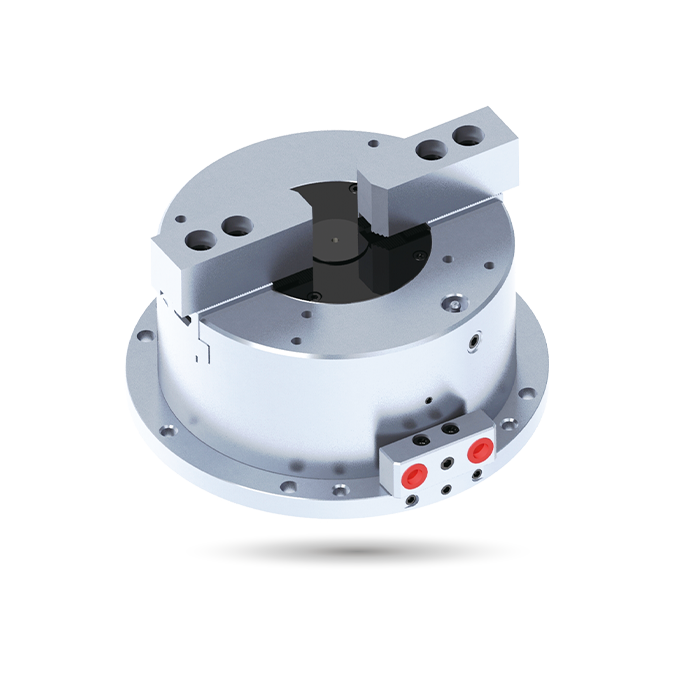

SP-2

INTEGRATED STATIONARY CHUCKS

固定チャック

2-JAW

固定式スルーホール2-JAWチャック。
内蔵油圧シリンダー装備；ロックバルブに対応し、空気圧でも操作可能。
小さなスルーホールが特徴で、長いバー材の加工に最適です。
側面および底部の空気/油圧入口が利用可能で、どちらでも操作に使用できます。
スリムでコンパクトなデザイン。標準のソフトジョーまたはハードジョーに対応。
回転加工に適しており、ミルターン機に取り付け可能です。
多板セットアップと統合可能で、汎用性が向上します。

カタログダウンロード

仕様

モデル	ジョーストローク (直径) (mm)	チャッキング直径最大 (mm)	チャッキング直径最小 (mm)	最大締付力空気圧 kN(kgf)	最大クランプ力油圧 kN(kgf)	最大圧力空気圧 MPa (kgf/cm²)	最大圧力油圧 MPa (kgf/cm²)	最小圧力 kgf/cm²	空気消費量リットル(6.0 kgf/cm²において)	重量 (kg)
SP-206	5.5	168	30	34.1(3477)	46.1(4752)	0.7(7)	1.2(12)	2	1.4	16
SP-208	6.8	210	42	43.2(4405)	74.0(7545)	0.7(7)	1.2(12)	2	2.5	27.7
SP-210	7	254	52	60.5(6169)	94.5(9636)	0.7(7)	1.2(12)	2	4.2	41.8

寸法

モデル	A(h7)	A1	B	C	D	D1	E	F	G	H	J 最大。	J 最小値	K 最大	K 最小	L	L1	M	N	P	Q	R	S	T	V
SP-206	206	168	94	188	15	13.5	25	40	73	20	10.75	4.75	47	44.25	31	6~M16	12	M10x1.5	11	139.5	104.5	55	18	6~M8x1.25
SP-208	248	210	108	230	15	13.5	32	41	95	25	16.25	8.75	53	49.6	35	6~M20	14	M10x1.5	11	160.5	125.5	68	25	6~M8x1.25
SP-210	300	254	112	280	16	13.5	544	46	110	30	23.25	12.75	64.5	61	40	6~M20	16	M12x1.75	13	182.5	147.5	85	30	6~M10x1.5

ダウンロード

モデル	2D pdf	2D dwg	3D ステップ
SP-206
SP-208
SP-210
