SU

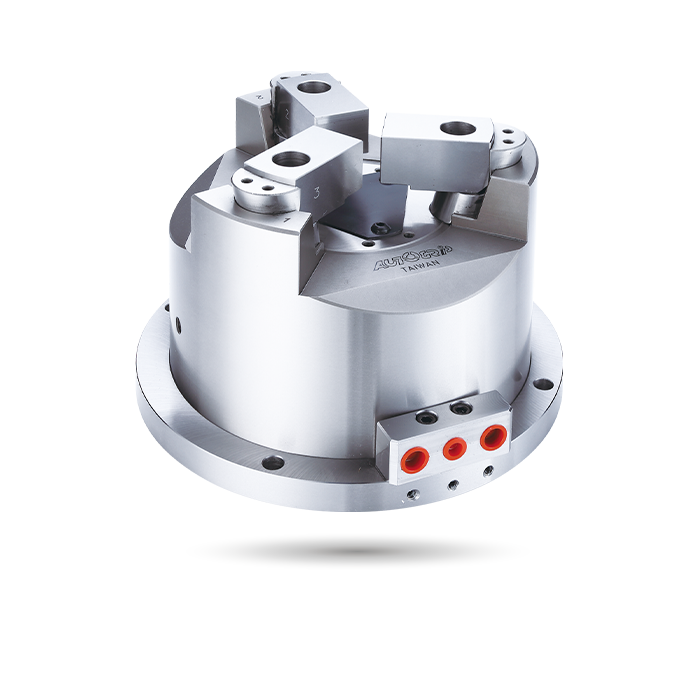

INTEGRATED STATIONARY CHUCKS

Stationäres Pull Lock Futter

Pull Lock | 3-Backen Bohr- und Fräsmaschinenfutter

Eingebauter Hydraulikzylinder; kann auch mit einem Sperrventil arbeiten und durch Luftdruck angetrieben werden.
Radiale Klemmung und axiales Herunterziehen gleichzeitig, das Werkstück dicht an die Grundfläche des Futters anschließen.
Fast keine Werkstückanhebung.
3-Backen-Bohrfutter, dessen Körper mit Wärmebehandlung und der Organisation des Zylinderabzugs ausgestattet ist, sowie Feinbohren, was die hohe Klemmpräzision und Haltbarkeit garantiert. Es ist für die Schwerbearbeitung geeignet.
3-Backenfutter sind geeignet für Bohr-, Fräs- und andere Maschinen.

Kann mit Mehrplatten zusammenarbeiten.

Ausgestattet mit luftdichter Druckerkennungsfunktion.

Katalog herunterladen

Spezifikationen

Modell	Backenhübe (Durchm.) (mm)	Spann-Ø Max.(mm)	Spann Dia. Min.(mm)	Max. Spannkraft Pneumatisch kN(kgf)	Max. Spannkraft Hydraulisch kN(kgf)	Max. Druck Pneumatisch MPa (kgf/cm²)	Max. Druck Hydraulisch MPa (kgf/cm²)	Min. Druck kgf/cm²	Luftverbrauch Liter(bei 6,0 kgf/cm²)	Gewicht (kg)
SU-303	2	42	4	5.2(530)	12.8(1305)	0.6(6)	1.3(13)	2	0.16	5.7
SU-304	3	60	5	6.7(683)	16.0(1632)	0.6(6)	1.3(13)	2	0.26	7.4
SU-306	5	105	31	18.5(1886)	40,0(4079)	0.6(6)	1.3(13)	2	0.58	18
SU-308	5	132	32	37.0(3773)	80.0(8158)	0.6(6)	1.3(13)	2	1.02	31.5
SU-310	5	163	44	46.2(4710)	100.0(10100)	0.6(6)	1.3(13)	2	2.11	53

Abmessungen

* Technische Änderungen vorbehalten.

Modell	A(h7)	A1	B	B1	C	D(H6)	E	F	G	H(H6)	J	K	L max.	L min.	M	N	P	Q max.	Q min.	R	S	T	U	V	W	X (Teilkreisdurchmesser)	Y
SU-303	122	85	80.5	68	104	28	22	12	3.5	66	M3	3~9	5	1	12	30	7	3.5	2.5	36	15	63	98	M5	4~M8x1.25	46	3~M5x10
SU-304	148	110	101.5	83.5	130	32	24	15	4.5	84	M5	4~9	7	1	17	40	9.5	2.75	1.25	42	20	75.5	110.5	M6	6~M8x1.25	62	6~M5x10
SU-306	206	168	136.5	104	188	35	25	18	6	129	M5	4~11	15	5	30	50	17	15.75	13,25	49	30	104,5	139.5	M10	6~M10x1,5	72	6~M6x12
SU-308	248	210	152	115	230	55	45	18	7	156	M6	4~11	17	7	34	63	20.5	16.25	13.75	71	35	125.5	160.5	M12	6~M10x1,5	95	6~M6x12
SU-310	300	254	181	131	280	65	53	20	7	187	M8	4~13	9	-1	39	74	23	20.75	18.25	85	40	147,5	182.5	M14	6~M12x1.75	115	6~M6x12

Herunterladen

Modell	2D pdf	2D Zeichnung	3D-Schritt
SU-303
SU-304
SU-306
SU-308
SU-310
