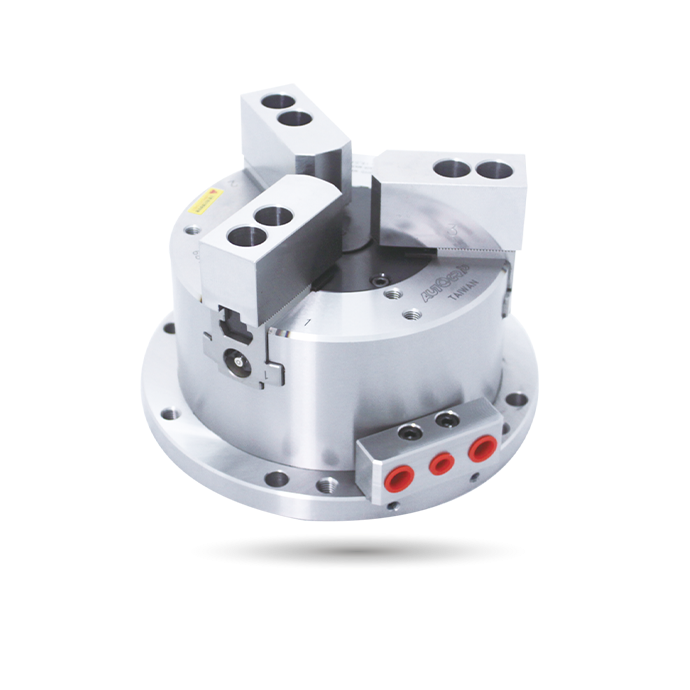

Stationärer Spannkopf

3-BACKEN

Stationäre Spannfutter – Nicht-Durchgangsloch- und Durchgangslochausführungen.
Erhältlich in zwei Backenkonfigurationen: 3-Backen.
Ausgestattet mit einem eingebauten Hydraulikzylinder; kompatibel mit Sperrventilen und kann auch mit Luftdruck betrieben werden.
Verfügt über ein kleines Durchgangsloch, ideal für die Bearbeitung von langen Stangenwerkstücken.
Seitliche und untere Luft-/Hydraulikanschlüsse verfügbar; beide können für den Betrieb verwendet werden.
Schlankes und kompaktes Design. Kompatibel mit Standard-Weichbacken oder Hartbacken.
Geeignet für die Drehbearbeitung und kann auf Drehfräsmaschinen installiert werden.
Kann mit Mehrplattenaufbauten für erhöhte Vielseitigkeit integriert werden.

Katalog herunterladen

Spezifikationen

Modell	Backenhübe (Durchm.) (mm)	Spann-Ø Max. (mm)	Spann-Ø Min. (mm)	Max. Spannkraft Pneumatisch kN(kgf)	Max. Spannkraft Hydraulisch a0kN(kgf)	Max. Druck Pneumatisch MPa (kgf/cm²)	Max. Druck Hydraulik MPa (kgf/cm²)	Min. Druck kgf/cm²	Luftverbrauch Liter(bei 6,0 kgf/cm²)	Gewicht (kg)
SP-304	5.1	110	10	7.5(765)	22.0(2243)	0.7(7)	1,2(12)	2	0.5	7
SP-306	5.5	168	30	35.5(3620)	60.0(5252)	0.7(7)	1,2(12)	2	1.4	16.5
SP-308	6.8	210	42	51.5(5251)	88.3(9004)	0.7(7)	1,2(12)	2	2.5	28,7
SP-310	7	254	52	68,2(6955)	118.7(12104)	0.7(7)	1.2(12)	2	4.2	42
SP-312	9.3	304	60	75.8(7729)	148 (15091)	0.7(7)	1.2(12)	2	6.4	71.3
SP-316	14.5	400	30	120,7(12305)	120.7(12305)	0.7(7)	0.7(7)	2	10.6	147.8
SP-320	16	500	45	155.6(15865)	155.6(15865)	0.7(7)	0.7(7)	2	15	232.7
SP-324	16	600	140	215.9(22015)	215.9(22015)	0.7(7)	0.7(7)	2	22	338.7

Abmessungen

* Technische Änderungen vorbehalten.

Modell	A(H7)	A1	B	C	D	D1	E	F	G	H	J max.	J min.	K max.	K min.	L	M	N	P	Q	R	S	T	T1	U	V
SP-304	148	110	84	130	15	13.5	-	25	52	14	3.75	0.75	31.5	28,95	23	10	M8X1.25	9	110.5	75.5	-	-	-	-	-
SP-306	206	168	94	188	15	13.5	25	40	73	20	10.75	4.75	47	44.25	31	12	M10X1.5	11	139.5	104.5	55	18	-	-	6~M8X1.25
SP-308	138	210	108	230	15	13.5	32	41	95	25	16,25	8.75	53	49.6	35	14	M10X1.5	11	160.5	125.5	68	25	-	-	6~M8X1.25
SP-310	138	254	112	280	16	13.5	54	46	110	30	23,25	12.75	64.5	61	40	16	M12X1.75	13	182.5	147.5	85	30	-	-	6~M10X1.5
SP-3112	170	304	130	330	18	13.5	65	54	130	43	30.75	12.75	77.5	72.85	50	21	M12X1.75	13	207.5	172.5	100	35	-	-	6~M10X1.5
SP-316	170	400	153	153	20	20	-	66	165	165	67,75	18.25	70	62.75	60	25,5	M16X2.0	17.5	271	236	115	45	80	110	12~M10X1.5
SP-320	210	500	170	170	22	20	-	74	180	180	87.5	24.5	82,5	74.5	65	25	M20X2.5	22	301	266	165	-	-	130	3~M16X2.0
SP-324	210	600	175	175	24	20	-	74	180	180	87.5	24.5	129.5	121.5	65	25	M20X2.5	22	351	316	200	-	-	180	3~M16X2.0

Herunterladen

Modell	2D pdf	2D dwg	3D Schritt
SP-304
SP-306
SP-308
SP-310
SP-312
SP-316
SP-320
SP-324

Anwendungen

Stationärer Spannfutter für die automatische Spannung (SP-308)

SP-310 Anwendung

SP-312 Anwendungsplatte

größtes Stationäres Futter(SP-324)

Bearbeitungszentrum

Langlebige und präzise Spannfutter für Bearbeitungszentren, die Leistung steigern und gleichbleibende Qualität und Produktivität gewährleisten.

Verwandte Anwendungen

Drehzentrum

Hochpräzisionsfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl bei Kleinserien als auch bei Großserienproduktion gewährleisten.

Andere Anwendungen

Sondermaschine

Kundenspezifische Spannfutter für Sondermaschinen, maßgeschneidert für maximale Effizienz und Präzision, mit umfassenden ODM-Dienstleistungen.
