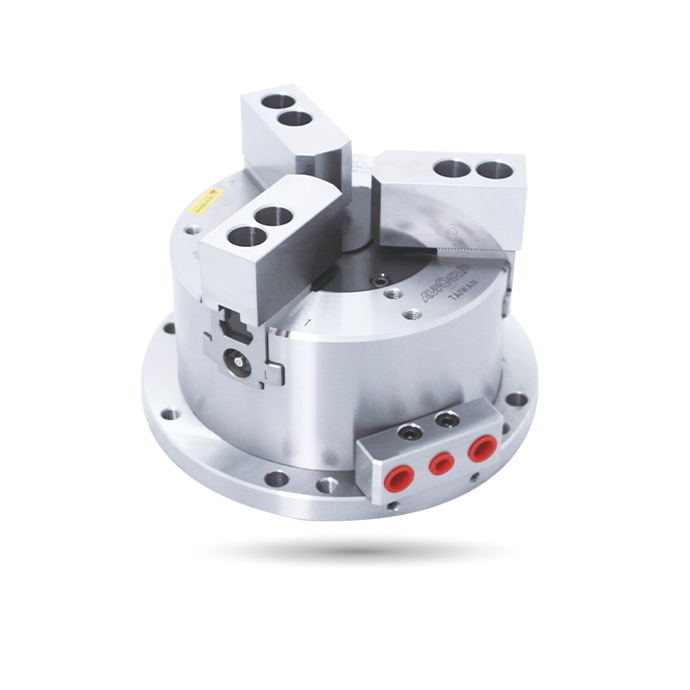

3N

Thru-Hole

固定チャック

3-JAW

固定チャック - 非貫通穴タイプと貫通穴タイプ。
2種類のジョー構成で利用可能：3ジョー。
内蔵油圧シリンダーを装備し、ロックバルブと互換性があり、空気圧でも操作可能です。
小さな貫通穴を特徴としており、長い棒材の加工に最適です。
側面および底面のエア/油圧入口が利用可能です。どちらも操作に使用できます。
スリムでコンパクトなデザイン。標準のソフトジョーまたはハードジョーと互換性があります。
回転加工に適しており、ミルターンマシンに取り付け可能です。
多板セットアップと統合して、汎用性を高めることができます。

カタログダウンロード

仕様

モデル	ジョーストローク (直径) (mm)	チャッキング径最大 (mm)	チャッキング径最小 (mm)	最大クランプ力空気圧 kN(kgf)	最大クランプ力油圧 a0kN(kgf)	最大圧力空気圧式 MPa (kgf/cm²)	最大圧力油圧 MPa (kgf/cm²)	最小圧力 kgf/cm²	空気消費量リットル(6.0 kgf/cm²で)	重量 (kg)
SP-304	5.1	110	10	7.5(765)	22.0(2243)	0.7(7)	1.2(12)	2	0.5	7
SP-306	5.5	168	30	35.5(3620)	60.0(5252)	0.7(7)	1.2(12)	2	1.4	16.5
SP-308	6.8	210	42	51.5(5251)	88.3(9004)	0.7(7)	1.2(12)	2	2.5	28.7
SP-310	7	254	52	68.2(6955)	118.7(12104)	0.7(7)	1.2(12)	2	4.2	42
SP-312	9.3	304	60	75.8(7729)	148 (15091)	0.7(7)	1.2(12)	2	6.4	71.3
SP-316	14.5	400	30	120.7(12305)	120.7(12305)	0.7(7)	0.7(7)	2	10.6	147.8
SP-320	16	500	45	155.6(15865)	155.6(15865)	0.7(7)	0.7(7)	2	15	232.7
SP-324	16	600	140	215.9(22015)	215.9(22015)	0.7(7)	0.7(7)	2	22	338.7

寸法

* 技術的変更がある場合があります。

モデル	A(H7)	A1	B	C	D	D1	E	F	G	H	J max.	J 最小.	K max.	K ミニマム	L	M	N	P	Q	R	S	T	T1	U	V
SP-304	148	110	84	130	15	13.5	-	25	52	14	3.75	0.75	31.5	28.95	23	10	M8X1.25	9	110.5	75.5	-	-	-	-	-
SP-306	206	168	94	188	15	13.5	25	40	73	20	10.75	4.75	47	44.25	31	12	M10X1.5	11	139.5	104.5	55	18	-	-	6~M8X1.25
SP-308	138	210	108	230	15	13.5	32	41	95	25	16.25	8.75	53	49.6	35	14	M10X1.5	11	160.5	125.5	68	25	-	-	6~M8X1.25
SP-310	138	254	112	280	16	13.5	54	46	110	30	23.25	12.75	64.5	61	40	16	M12X1.75	13	182.5	147.5	85	30	-	-	6~M10X1.5
SP-3112	170	304	130	330	18	13.5	65	54	130	43	30.75	12.75	77.5	72.85	50	21	M12X1.75	13	207.5	172.5	100	35	-	-	6~M10X1.5
SP-316	170	400	153	153	20	20	-	66	165	165	67.75	18.25	70	62.75	60	25.5	M16X2.0	17.5	271	236	115	45	80	110	12~M10X1.5
SP-320	210	500	170	170	22	20	-	74	180	180	87.5	24.5	82.5	74.5	65	25	M20X2.5	22	301	266	165	-	-	130	3~M16X2.0
SP-324	210	600	175	175	24	20	-	74	180	180	87.5	24.5	129.5	121.5	65	25	M20X2.5	22	351	316	200	-	-	180	3~M16X2.0

ダウンロード

モデル	2D pdf	2D dwg	3Dステップ
SP-304
SP-306
SP-308
SP-310
SP-312
SP-316
SP-320
SP-324

用途

自動クランプ用固定チャック (SP-308)

SP-310 用途

SP-312 アプリケーションプレート

最大固定チャック(SP-324)
