RC

Thru-Hole

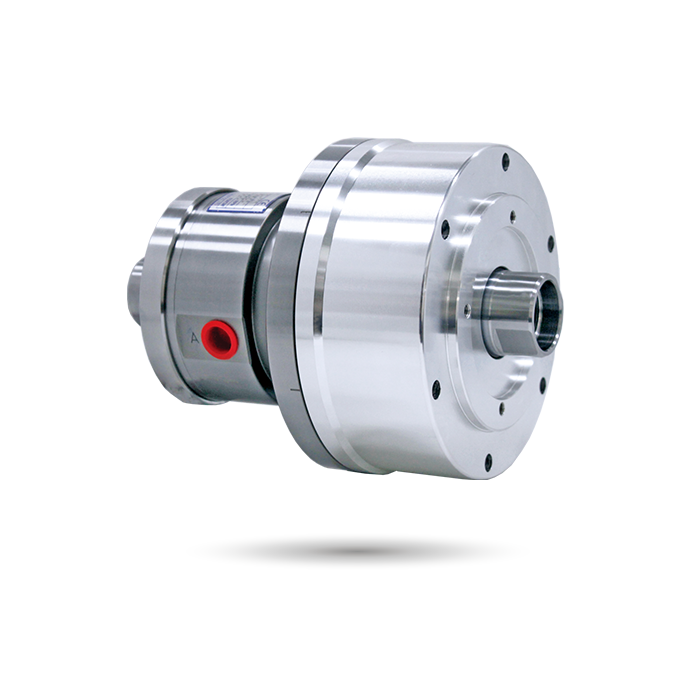

Hydraulikzylinder mit Drehgelenk

Drehgelenk

Hydraulikzylinder mit durchgehendem Mittelloch, geeignet für horizontale CNC-Drehmaschinen.
Kann ein externes Drehgelenk mit ein- oder zweifachem Weg wählen.
Es erfüllt die Anforderungen an Kühlmittel durch die Spindel und die luftdichte Druckerkennungsfunktion.
Hat ein eingebautes Rückschlagventil für Sicherheit.
Hubsteuerung über Näherungsschalter oder lineares Positionierungssystem.

Der Näherungsschalter und das ein- oder zweiwege Drehgelenk sind optional.

Bitte kontaktieren Sie AUTOGRIP für eine detailliertere Zeichnung.

Katalog herunterladen

Spezifikationen

Modell	Eff. Kolbenfläche cm² Ausfahren	Eff. Kolbenfläche cm² Einziehen	Kolbenhub (mm)	Max. Geschwindigkeit min^-1(U/min)	Max. Druck MPa(kgf/cm²)	I kg·m²	Gewicht (kg)
RC-85	43.8	48.1	20	5000	3.5(35)	0.01	6.8
RC-100	65.6	64.4	20	5000	3.5(35)	0.02	9.2
RC-125	109.8	108.5	25	5000	3.5(35)	0.03	11.1
RC-145	152.2	143.9	30	5000	3.5(35)	0.03	14.6
RC-200	279.3	273.6	35	4000	4.0(40)	0.26	35.5

Abmessungen

* Technische Änderungen vorbehalten.

MODELL	A	B	C1	C2	D	E(h7)	F	G1max.	G1min.	G2max.	G2min.	H	J	K	L1	L2	M H8	M1	N	P	Q	Q1	R	S1	S2	T1	T2
RC-85	85	20	120	116	100	65	30	45	25	28	8	70	150	M20x1.5	6~M8x75	12.5	20.5	10	40	14	4	3	RC3/8	31	M4x10	48	M5x9
RC-100	100	20	135	131	115	80	40	45	25	28	8	72	158.5	M30x1.5	6~M8x75	12.5	32	10	50	14	4	3	RC3/8	31	M4x10	48	M5x9
RC-125	125	25	160	156	140	110	40	50	25	33	8	78	164	M30x1.5	6~M8x80	11	32	10	50	14	4	3	RC3/8	31	M4x10	48	M5x9
RC-145	145	30	187	183	165	110	50	55	25	38	8	89.5	169.5	M40x1.5	6~M10x90	18	42	12	57	14	4	3	RC3/8	31	M4x10	48	M5x9
RC-200	195	35	257	257	225	120	55	73	38	51.5	16.5	120	222,5	M36x4,0	6~M16x130	26	38	12	65	15	6.5	4	RC1/2	35	M4x10	60	M5x11

* Der Näherungsschalter und das Drehgelenk sind optional. Wählen und befestigen Sie den geeigneten Typ. Bitte kontaktieren Sie AUTOGRIP für eine detailliertere Zeichnung.

Herunterladen

Modell	2D pdf	2D Zeichnung	3D Schritt
RC-85
RC-100
RC-125
RC-145
RC-200
