RE-A

Thru-Hole
https://www.autogrip-machinery.com/web/image/product.template/117/image_1920?unique=f2f354b

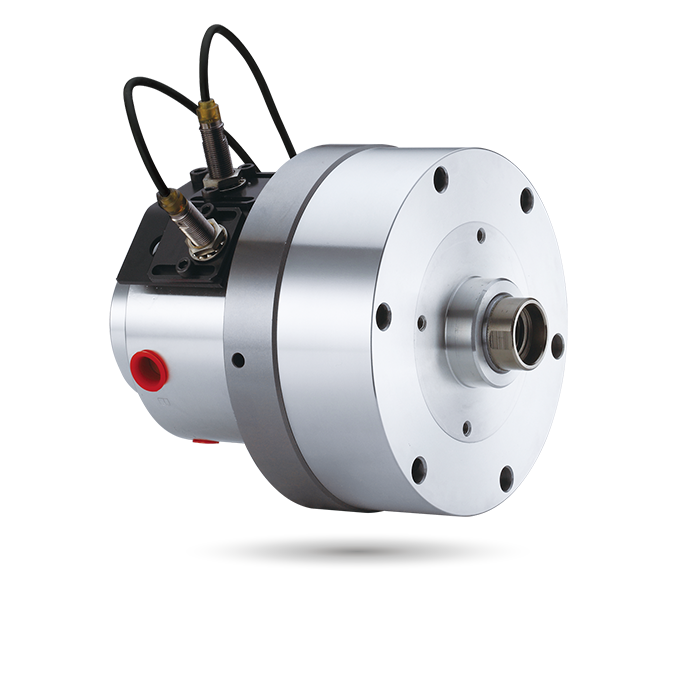

Kompakter Rotations-Hydraulikzylinder mit Kühlmittelanschluss und Sicherheitseinrichtung

Nicht-Durchgangsloch
  • Für Kurzform, geringes Gewicht und Hochgeschwindigkeits-Drehzylinder. Ermöglicht das Zuführen von Kühlmittel vom hinteren Ende des Verteilers durch die rotierende Verbindung.
  • Eingebaute Sicherheitsrückschlagventile, Druckentlastungsventile und Näherungssensor.
  • Kann es vom hinteren Ende des Zylinders schrauben, wenn es montiert wird.

Der Ablassanschluss sollte unabhängig mit dem Öltank verbunden werden, um Rückstau zu vermeiden.

Der Drehzylinder sollte nicht ohne Flüssigkeit durch den Kühlmittelauslass betrieben werden.

Typ der Hubdetektion kann an ein Linearpositionierungssystem angepasst werden.

Katalog herunterladen

Diese Kombination existiert nicht.


SpezifikationenAbmessungen HerunterladenVerwandtes Zubehör


Spezifikationen

ModellEff. Kolbenfläche cm2
Ausfahren		Eff. Kolbenfläche cm2
Rückzug		Kolbenhub
(mm)		Max. Drehzahl
min-1 (U/min)		Max. Druck
MPa (kgf/cm2)		Kühlmittelanschluss
max. Druck
MPa (kgf/cm2)		I
kg·m2		Gewicht
(kg)
RE-L110 92.7 87.9 20 6000 4.0(40) 1.5(15) 0.02 7.2
RE-L120 109.3 106.0 21 6000 4.0(40) 1.5(15) 0.03 9.1
RE-L130 128.9 123.1 30 6000 4.0(40) 1.5(15) 0.03 9.5
RE-L150 174.4 160.8 30 5500 4.0(40) 1.5(15) 0.06 15.2
RE-L200K 292.4 274.9 35 4000 4.0(40) 1.5(15) 0.19 29.4
RE-L200L 292.4 265.4 50 4000 5.0(50) 1.5(15) 0,21 30.7
RE-L250 465.2 438,2 60 2000 5.0(50) 1.5(15) 0.43 47.5




Abmessungen

* Technische Änderungen vorbehalten.

ModellABCC
(h7)		DD1D2EE
(h7)		FG max.G min.HJKLL1L2M
(H8)		M1NPQ
RE-L11011020-145128--42-29604066169.5M20x2.56~M8x7012-22-38--
RE-L12012021-168145--42-29603969.5171.5M20x2.56~M10x7517-22-38--
RE-L13013030-168150--50-33603079.5181.5M24x3.06~M10x8517-27-43--
RE-L15015030205--180130-11045603099201M30x3.5M12x24M12x10518,532105012.5114
RE-L200K19535257--225145-120557338120264M36x4.0M16x30M16x1302738126515150
RE-L200L19550257--225170-125658030135279M42x3.0M16x30M16x1452745126515150
RE-L25024560307--275220-160658525165305M42x3.0M20x35M16x1752845126515150



Herunterladen

Modell 2D-PDF 2D Zeichnung3D Schritt
RE-L110


RE-L120

RE-L130


RE-L150


RE-L200K


RE-L200L


RE-L250
