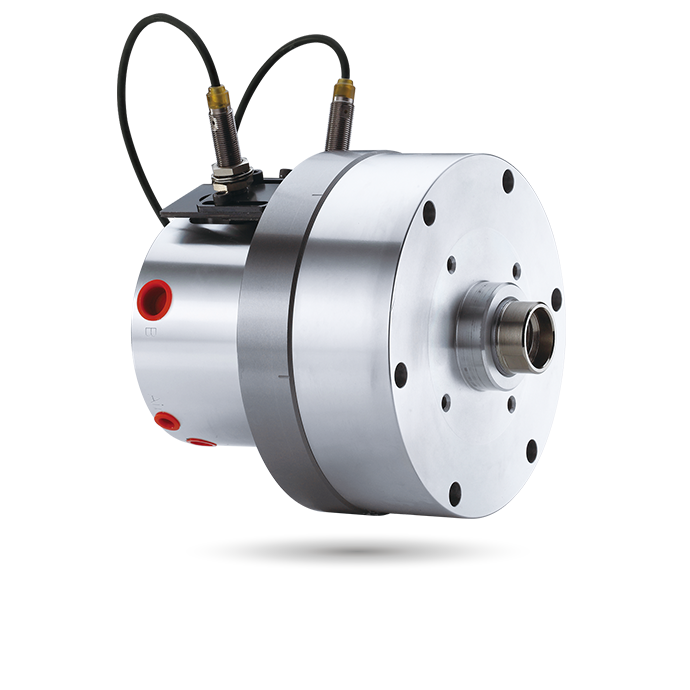

RE-A

Compact Style Rotary Cylinder
https://www.autogrip-machinery.com/web/image/product.template/116/image_1920?unique=f2f354b

Kompakter Rotationszylinder mit Luftanschluss und Sicherheitsvorrichtung

Nicht-Durchgangsloch | Rotierender Luftzylinder
  • Für kurze, leichte und hochgeschwindigkeits Rotationszylinder. Ermöglicht die Zuführung von Druckluft vom hinteren Ende des Verteilers durch die Drehverbindung, geeignet für vertikale Drehmaschinen.
  • Eingebaute Sicherheitsrückschlagventile, Druckbegrenzungsventile und Näherungssensoren.
  • Kann von der hinteren Seite des Zylinders montiert werden.

Der Abflussanschluss sollte unabhängig mit dem Öltank verbunden werden, um Rückdruck zu vermeiden.

Bei Gebrauch sollte ein wenig Ölnebel enthalten sein.

Der Drehzylinder sollte nicht betrieben werden, ohne dass Luft durch den Luftanschluss strömt.

Der Huberkennungstyp kann auf ein Lineares Positionierungssystem angepasst werden.

Näherungssensor: DC 10-30V 100mA NPN.

Katalog herunterladen

Diese Kombination existiert nicht.


SpezifikationenAbmessungen HerunterladenVerwandtes Zubehör


Spezifikationen

ModellEff. Kolbenfläche cm2
Ausfahren		Eff. Kolbenfläche cm2
Einziehen		Kolbenhub
(mm)		Max. Drehzahl
min-1 (U/min)		Max. Druck
MPa (kgf/cm2)		Luftanschluss
max. Druck
MPa (kgf/cm2)		I
kgm 2		Gewicht
(kg)
RE-A110 91.2 87.9 20 6000 4,0(40) 0.8(8) 0.02 6,9
RE-A120 109.3 106 21 6000 4,0(40) 0.8(8) 0.02 8.8
RE-A130 128.9 123,1 30 6000 4,0(40) 0.8(8) 0.03 9.1
RE-A150 174,4 160,8 30 5500 4,0(40) 0.8(8) 0,06 14,9
RE-A200K 292.4 274.9 35 4000 4,0(40) 0.8(8) 0.19 29.1
RE-A200L 292.4 265,4 50 4000 5.0(50) 0.8(8) 0,21 30,4
RE-A250 465.2 438.2 60 2000 5.0(50) 0.8(8) 0.43 47.2

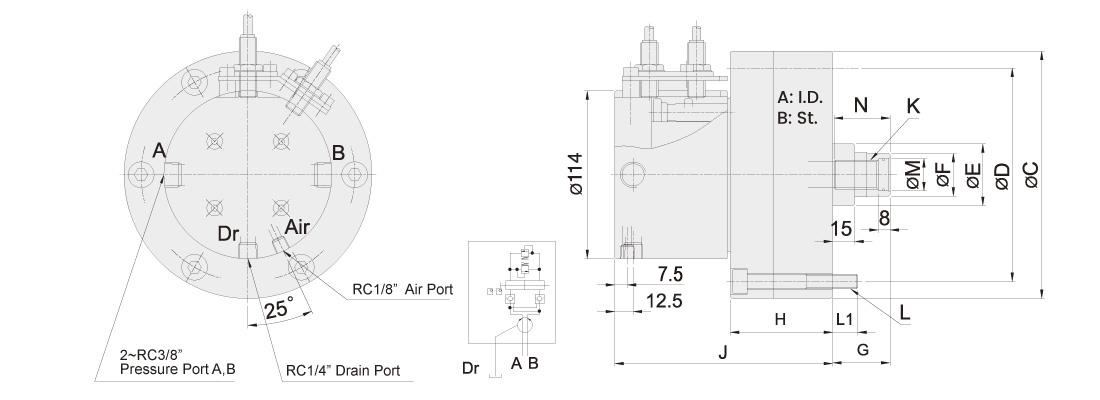

Abmessungen

* Technische Änderungen vorbehalten.

ModellABCC
(h7)		 DD1D2EE
(h7)		F G max.G min.HJK LL1L2M
(H8)		M1 NPQ
RE-A110 11020-145128- -42-296040 66146M20x2.5
6~M8x70
12 -22-38- -
RE-A120120 21-168145 --42-29 603969.5148 M20x2.5
6~M10x75
 17-22-38- -
RE-A13013030- 168150--50-33 603079,5158M24x3.0
6~M10x85
 17-27- 43--
RE-A15015030205--180130-11045603099177,5M30x3.5M12x24M12x10518.532105012,5114
RE-A200K19535257--225145-120557338120239M36x4.0M16x30M16x1302738126515150
RE-A200L19550257--225170-125658030135254M42x3.0M16x30M16x1452745126515150
RE-A25024560307--275220-160658525165280M42x3.0M20x35M16x1752845126515150



Herunterladen

Modell 2D pdf 2D dwg3D-Schritt
RE-A110


RE-A120

RE-A130


RE-A150


RE-A200K


RE-A200L


RE-A250
