RE

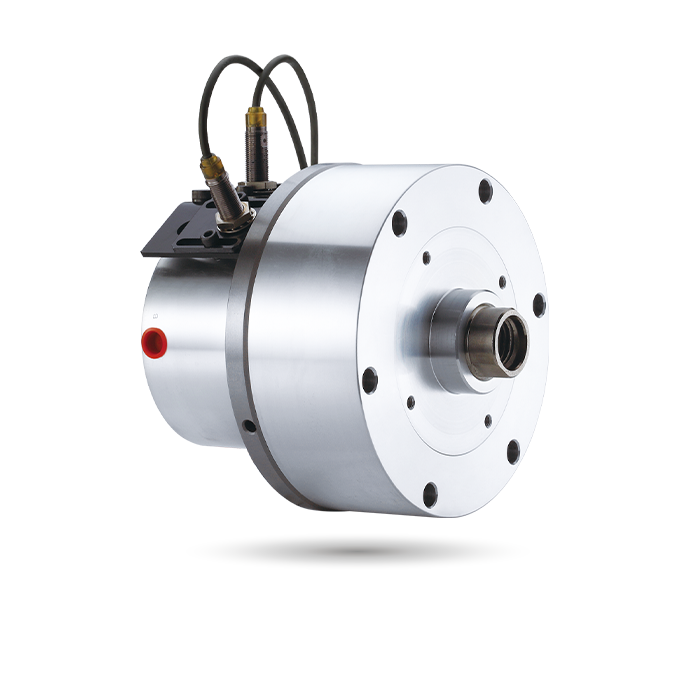

Compact Style Rotary Cylinder

Kompaktbauweise Rotary Hydraulikzylinder mit Hubsteuerung und Sicherheitseinrichtung

Nicht-Durchgangsloch

Für kurze Form, leichtes Gewicht und Hochgeschwindigkeits-Drehzylinder, geeignet für Vertikaldrehmaschinen.
Eingebaute Sicherheitsventile, Druckentlastungsventile und Näherungssensor.
Kann beim Montieren von der Rückseite des Zylinders verschraubt werden.

Der Abflussanschluss sollte unabhängig an den Öltank angeschlossen werden, um Gegendruck zu vermeiden.

Der Huberkennungstyp kann an ein lineares Positionierungssystem angepasst werden.

Näherungssensor: DC 10-30V 100mA NPN.

Katalog herunterladen

Spezifikationen

Modell	Eff. Kolbenfläche cm² Ausfahren	Eff. Kolbenfläche cm² Rückzug	Kolbenhub (mm)	Max. Drehzahl min^-1 (U/min)	Max. Druck MPa (kgf/cm²)	I kg7m ²	Gewicht (kg)
RE-110	92.7	87.9	20	6000	3.5(35)	0.02	6.9
RE-120	110.8	106	21	6000	4.0(40)	0,03	8.8
RE-130	130.4	123.1	30	6000	4.0(40)	0,03	9.1
RE-150	174.4	160.8	30	5500	4.0 (40)	0.06	14.9
RE-200K	292.4	274.9	35	4000	4.0 (40)	0.19	29.1
RE-200L	292.4	265.4	50	4000	5.0 (50)	0.21	30.4
RE-250	465.2	438.2	60	2000	5.0 (50)	0.43	47.2

Abmessungen

Modell	A	B	C (h7)	D	D1	D2	E	F	G max.	G min.	H	J	K	L	L1	L2	M (H8)	M1	N	P	Q
RE-110	110	20	145	128	-	-	42	29	60	40	66	146	M20x2.5	6~M8x70	12	-	22	-	35	-	-
RE-120	120	21	168	145	-	-	42	29	60	39	69.5	148	M20x2.5	6~M10x75	17	-	22	-	35	-	-
RE-130	130	30	168	150	-	-	50	33	60	30	79,5	158	M24x3.0	6~M10x85	17	-	27	-	40	-	-
RE-150	150	30	205	-	180	130	110	45	60	30	99	177.5	M30x3.5	M12x24	M12x105	18.5	32	10	50	12.5	114
RE-200K	195	35	257	-	225	145	120	55	73	38	120	239	M36x4.0	M16x30	M16x130	27	38	12	65	15	150
RE-200L	195	50	257	-	225	170	125	65	80	30	135	254	M42x3.0	M16x30	M16x145	27	45	12	65	15	150
RE-250	245	60	307	-	275	220	160	65	85	25	165	280	M42x3.0	M20x35	M16x175	28	45	12	65	15	150

Download

Modell	2D pdf	2D Zeichnung	3D Schritt
RE-110
RE-120
RE-130
RE-150
RE-200K
RE-200L
RE-250
