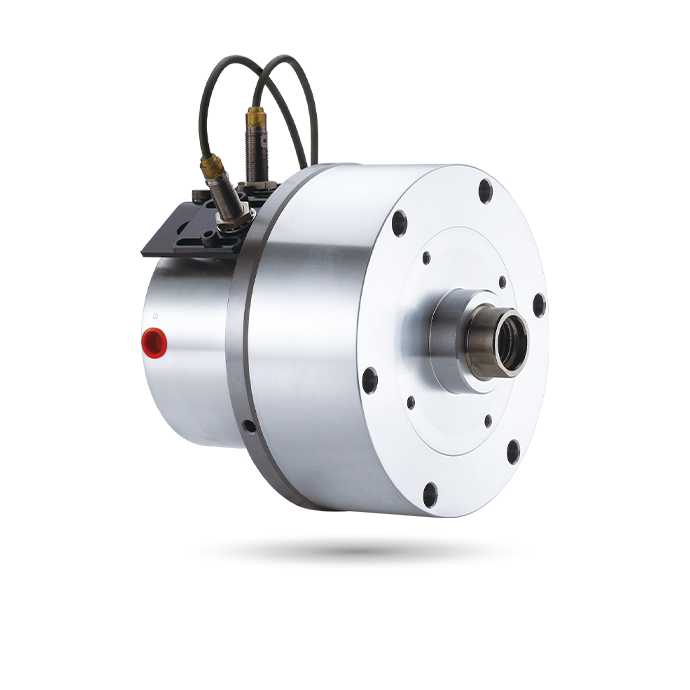

RE

Compact Style Rotary Cylinder

ストローク制御と安全装置を備えたコンパクトスタイルの回転油圧シリンダー

非スルーホール

短形、軽量、高速回転シリンダーで、縦型旋盤に適しています。
安全チェックバルブ（逆止弁）、プレッシャーリリーフバルブ、およびプロキシミティスイッチ（近接センサ）を内蔵。
取り付け時にシリンダーの後端からねじで固定できます。

背圧によるトラブルを避けるため、ドレンポートは他の配管と合流させず、必ず単独でタンクへ接続してください。

ストローク検知タイプは線形位置決めシステムにカスタマイズできます。

近接センサー: DC 10-30V 100mA NPN .

カタログダウンロード

仕様

モデル	有効ピストン面積 cm² 延長	有効ピストン面積 cm² 引き込み	ピストンストローク (mm)	最高回転数 min^-1 (r.p.m.)	最高使用圧力 MPa (kgf/cm²)	I kgm ²	重量 (kg)
RE-110	92.7	87.9	20	6000	3.5(35)	0.02	6.9
RE-120	110.8	106	21	6000	4.0(40)	0.03	8.8
RE-130	130.4	123.1	30	6000	4.0(40)	0.03	9.1
RE-150	174.4	160.8	30	5500	4.0 (40)	0.06	14.9
RE-200K	292.4	274.9	35	4000	4.0 (40)	0.19	29.1
RE-200L	292.4	265.4	50	4000	5.0 (50)	0.21	30.4
RE-250	465.2	438.2	60	2000	5.0 (50)	0.43	47.2

寸法

モデル	A	B	C (h7)	D	D1	D2	E	F	G max.	G min.	H	J	K	L	L1	L2	M (H8)	M1	N	P	Q
RE-110	110	20	145	128	-	-	42	29	60	40	66	146	M20x2.5	6~M8x70	12	-	22	-	35	-	-
RE-120	120	21	168	145	-	-	42	29	60	39	69.5	148	M20x2.5	6~M10x75	17	-	22	-	35	-	-
RE-130	130	30	168	150	-	-	50	33	60	30	79.5	158	M24x3.0	6~M10x85	17	-	27	-	40	-	-
RE-150	150	30	205	-	180	130	110	45	60	30	99	177.5	M30x3.5	M12x24	M12x105	18.5	32	10	50	12.5	114
RE-200K	195	35	257	-	225	145	120	55	73	38	120	239	M36x4.0	M16x30	M16x130	27	38	12	65	15	150
RE-200L	195	50	257	-	225	170	125	65	80	30	135	254	M42x3.0	M16x30	M16x145	27	45	12	65	15	150
RE-250	245	60	307	-	275	220	160	65	85	25	165	280	M42x3.0	M20x35	M16x175	28	45	12	65	15	150

ダウンロード

モデル	2D pdf	2D dwg	3D step
RE-110
RE-120
RE-130
RE-150
RE-200K
RE-200L
RE-250
