回転ジョイント付き油圧シリンダ

回転ジョイント付き油圧シリンダ

回転ジョイント

センター貫通穴付き油圧シリンダーで、水平CNC旋盤に適しています。
単一または二重経路のいずれかの外部回転ジョイントを選択できます。
スピンドルを通るクーラントと気密圧力検出機能の需要を満たします。
安全のために内蔵チェックバルブがあります。

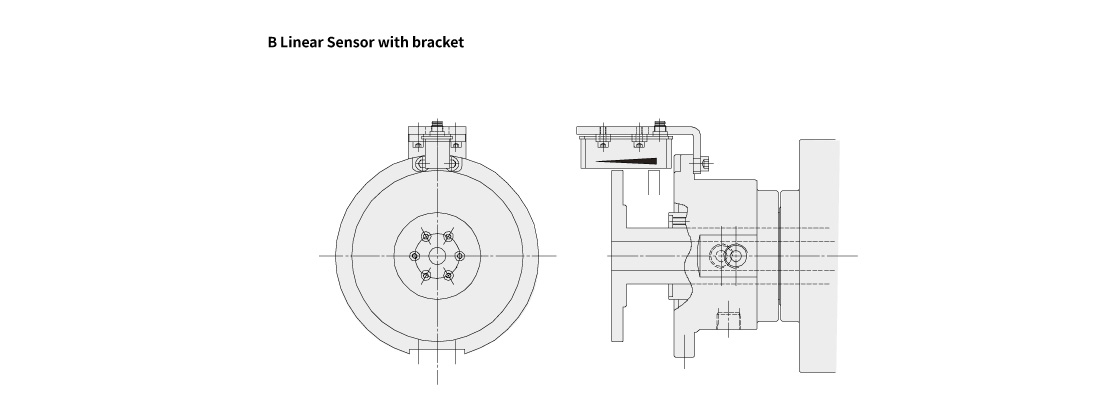

近接スイッチまたは線形位置決めシステムによる行程制御。

近接スイッチと単通路または双通路回転ジョイントはオプションです。

より詳細な図面については、AUTOGRIPまでお問い合わせください。

カタログダウンロード

仕様

モデル	有効ピストン面積 cm² 伸ばす	有効ピストン面積 cm² 縮小	ピストンストローク (mm)	最大速度分^-1(r.p.m.)	最大圧力 MPa(kgf/cm²)	I kgm²	重量 (kg)
RC-85	43.8	48.1	20	5000	3.5(35)	0.01	6.8
RC-100	65.6	64.4	20	5000	3.5(35)	0.02	9.2
RC-125	109.8	108.5	25	5000	3.5(35)	0.03	11.1
RC-145	152.2	143.9	30	5000	3.5(35)	0.03	14.6
RC-200	279.3	273.6	35	4000	4.0(40)	0.26	35.5

寸法

* 技術的な変更がある場合があります。

モデル	A	B	C1	C2	D	E(h7)	F	G1max.	G1最小	G2最大	G2min.	H	J	K	L1	L2	M H8	M1	N	P	Q	Q1	R	S1	S2	T1	T2
RC-85	85	20	120	116	100	65	30	45	25	28	8	70	150	M20x1.5	6~M8x75	12.5	20.5	10	40	14	4	3	RC3/8	31	M4x10	48	M5x9
RC-100	100	20	135	131	115	80	40	45	25	28	8	72	158.5	M30x1.5	6~M8x75	12.5	32	10	50	14	4	3	RC3/8	31	M4x10	48	M5x9
RC-125	125	25	160	156	140	110	40	50	25	33	8	78	164	M30x1.5	6~M8x80	11	32	10	50	14	4	3	RC3/8	31	M4x10	48	M5x9
RC-145	145	30	187	183	165	110	50	55	25	38	8	89.5	169.5	M40x1.5	6~M10x90	18	42	12	57	14	4	3	RC3/8	31	M4x10	48	M5x9
RC-200	195	35	257	257	225	120	55	73	38	51.5	16.5	120	222.5	M36x4.0	6~M16x130	26	38	12	65	15	6.5	4	RC1/2	35	M4x10	60	M5x11

* 近接スイッチとロータリージョイントはオプションです。適切なタイプを選択して取り付けてください。詳細な図面についてはAUTOGRIPにお問い合わせください。

ダウンロード

モデル	2D pdf	2D dwg	3D step
RC-85
RC-100
RC-125
RC-145
RC-200
