RE-A

Thru-Hole

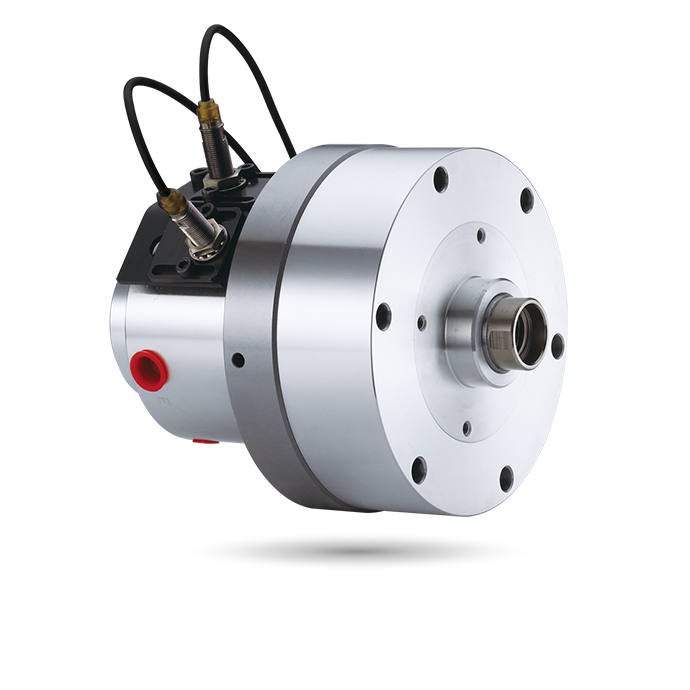

クーラント接続と安全装置を備えたコンパクトスタイルの回転油圧シリンダー

非貫通穴

短い形状、軽量、高速回転シリンダー用です。クーラントを回転ユニオンを通じてディストリビューターの後端から供給することができます。
安全チェックバルブ（逆止弁）、プレッシャーリリーフバルブ、および近接センサを内蔵。
取り付け時には、シリンダーの後端からネジ止めできます。

背圧によるトラブルを避けるため、ドレンポートは他の配管と合流させず、必ず単独でタンクへ接続してください。

The rotary cylinder should not run without liquid through coolant port.

Stroke Detection Type can be customized to Linear Positioning System.

カタログダウンロード

仕様

モデル	効率的なピストン面積 cm² 伸長	有効ピストン面積 cm² 復帰	ピストンストローク (mm)	最高回転数 min^-1 (r.p.m.)	最高使用圧力 MPa (kgf/cm²)	クーラント供給最大圧力 MPa (kgf/cm²)	I kg m ²	重量 (kg)
RE-L110	92.7	87.9	20	6000	4.0(40)	1.5(15)	0.02	7.2
RE-L120	109.3	106.0	21	6000	4.0(40)	1.5(15)	0.03	9.1
RE-L130	128.9	123.1	30	6000	4.0(40)	1.5(15)	0.03	9.5
RE-L150	174.4	160.8	30	5500	4.0(40)	1.5(15)	0.06	15.2
RE-L200K	292.4	274.9	35	4000	4.0(40)	1.5(15)	0.19	29.4
RE-L200L	292.4	265.4	50	4000	5.0(50)	1.5(15)	0.21	30.7
RE-L250	465.2	438.2	60	2000	5.0(50)	1.5(15)	0.43	47.5

寸法

* 技術的な変更がある場合があります。

モデル	A	B	C	C (h7)	D	D1	D2	E	E (h7)	F	G 最大	G min.	H	J	K	L	L1	L2	M (H8)	M1	N	P	Q
RE-L110	110	20	-	145	128	-	-	42	-	29	60	40	66	169.5	M20x2.5	6~M8x70	12	-	22	-	38	-	-
RE-L120	120	21	-	168	145	-	-	42	-	29	60	39	69.5	171.5	M20x2.5	6~M10x75	17	-	22	-	38	-	-
RE-L130	130	30	-	168	150	-	-	50	-	33	60	30	79.5	181.5	M24x3.0	6~M10x85	17	-	27	-	43	-	-
RE-L150	150	30	205	-	-	180	130	-	110	45	60	30	99	201	M30x3.5	M12x24	M12x105	18.5	32	10	50	12.5	114
RE-L200K	195	35	257	-	-	225	145	-	120	55	73	38	120	264	M36x4.0	M16x30	M16x130	27	38	12	65	15	150
RE-L200L	195	50	257	-	-	225	170	-	125	65	80	30	135	279	M42x3.0	M16x30	M16x145	27	45	12	65	15	150
RE-L250	245	60	307	-	-	275	220	-	160	65	85	25	165	305	M42x3.0	M20x35	M16x175	28	45	12	65	15	150

ダウンロード

モデル	2D pdf	2D dwg	3Dステップ
RE-L110
RE-L120
RE-L130
RE-L150
RE-L200K
RE-L200L
RE-L250
