RL

Non-Thru-Hole

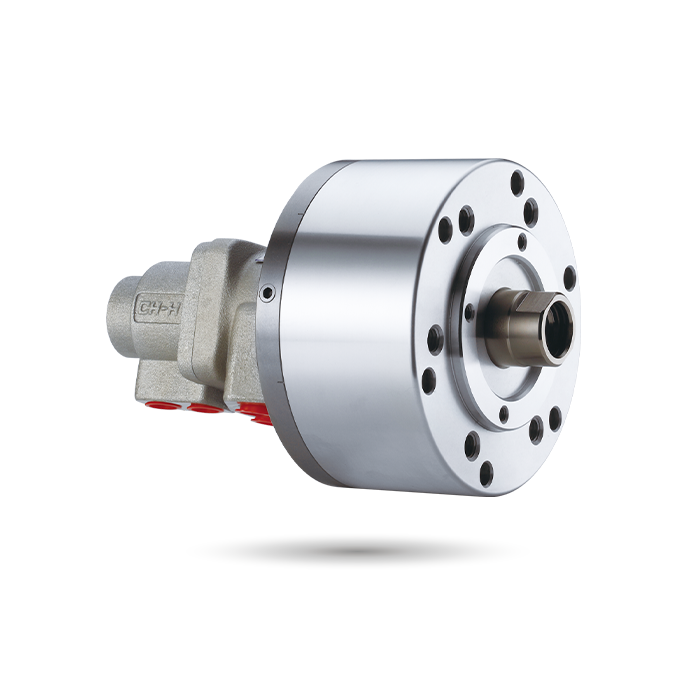

クーラント接続および安全装置付きショートタイプ回転油圧シリンダー

非貫通穴

クーラントがディストリビュータの後端から回転ユニオンを通じて供給されるようにする
内蔵された安全チェックバルブおよび圧力解放バルブ。

カタログダウンロード

仕様

モデル	有効ピストン面積 cm² 伸長	有効ピストン面積 cm² リトラクト	ピストンストローク (mm)	最大速度 min^-1 (r.p.m.)	最大圧力 MPa (kgf/cm²)	クーラント接続最大圧力 MPa (kgf/cm²)	I kg2 ²	重量 (kg)
RL-75	42.6	37.1	15	6000	4.0(40)	3.5(35)	0.01	3.1
RL-100	77.0	71.5	20	6000	4.0(40)	3.5(35)	0.04	4.6
RL-125	121.2	113.1	25	6000	4.0(40)	3.5(35)	0.06	7.1
RL-150	175.2	160.8	30	5500	4.0(40)	3.5(35)	0.10	9.7
RL-200	312.5	290.4	35	5500	4.0(40)	3.5(35)	0.30	15.6

寸法

* 技術的な変更がある場合があります。

モデル	A	B	C	D1	D2	E (h7)	F	G 最大	G min.	H	H1	H2	K	L	L1	L2	M (H8)	N
RL-75	75	15	107	90	90	65	30	45	30	57	42	137	M20x2.5	6~M8x16	M8x60	12	21	35
RL-100	100	20	132	115	100	80	30	45	25	72	42	137	M20x2.5	6~M10x20	M8x75	12	21	35
RL-125	125	25	160	140	130	110	35	50	25	82	41	136	M24x3.0	6~M12x20	M8x85	12	25	45
RL-150	150	30	190	170	130	110	45	55	25	95	39	134	M30x3.5	12~M12x24a	M10x100	15.5	32a0	45
RL-200	200	35	245	220	145	120	55	70	35	115	36	132	M36x4.0	12~M16x30	M10x125	21	38	60

ダウンロード

モデル	2D pdf	2D dwg	3D ステップ
RL-75
RL-100
RL-125
RL-150
RL-200
