RL

注水型

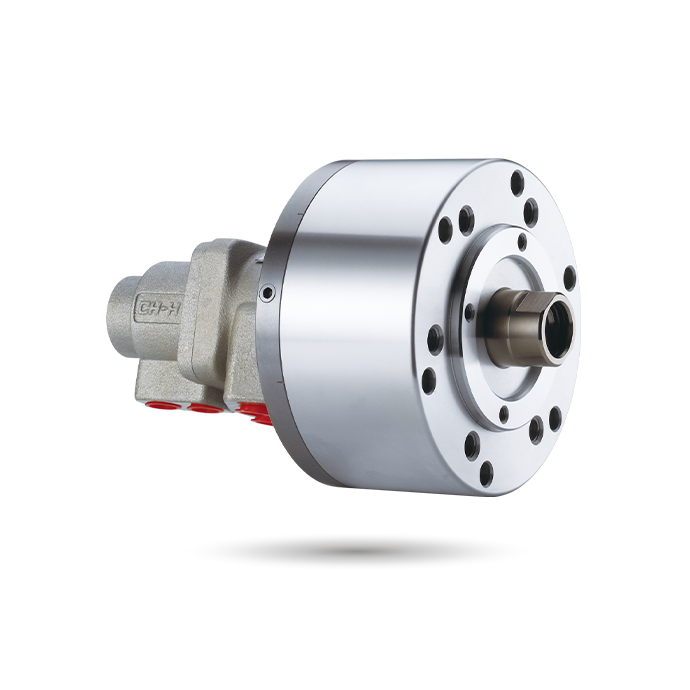

附逆止阀注水型回转油压缸

注水型 | 油压缸

高速，注水型回转油压缸。可经由后端供给切削水。
内建逆止阀自锁机构及压力泄压阀。

The drain port should be independently connected to oil tank to avoid back pressure.

The rotary cylinder should not run without liquid through coolant port.

泄油孔配管务必单独接回油压槽，以避免产生背压。

注水部无流体通过时，请勿运转。

目录下载

规格

型号	活塞面积 cm² 押侧	活塞面积 cm² 拉側	行程 (mm)	最高回转数 min^-1 (r.p.m.)	最高使用压力 MPa (kgf/cm²)	注水孔最高使用压力 MPa (kgf/cm²)	I kg‧m ²	重量 (kg)
RL-75	42.6	37.1	15	6000	4.0(40)	3.5(35)	0.01	3.1
RL-100	77.0	71.5	20	6000	4.0(40)	3.5(35)	0.04	4.6
RL-125	121.2	113.1	25	6000	4.0(40)	3.5(35)	0.06	7.1
RL-150	175.2	160.8	30	5500	4.0(40)	3.5(35)	0.10	9.7
RL-200	312.5	290.4	35	5500	4.0(40)	3.5(35)	0.30	15.6

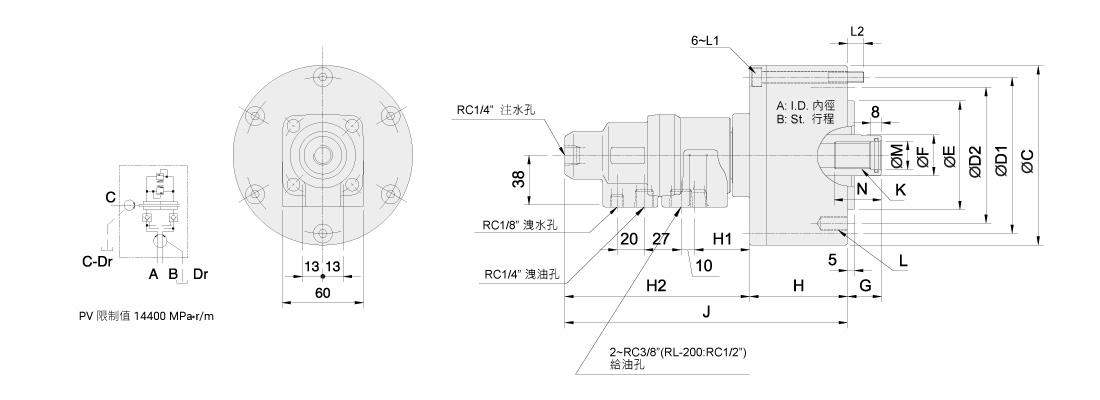

尺寸

* 保留规格修改的权利

型号	A	B	C	D1	D2	E (h7)	F	G max.	G min.	H	H1	H2	K	L	L1	L2	M (H8)	N
RL-75	75	15	107	90	90	65	30	45	30	57	42	137	M20x2.5	6~M8x16	M8x60	12	21	35
RL-100	100	20	132	115	100	80	30	45	25	72	42	137	M20x2.5	6~M10x20	M8x75	12	21	35
RL-125	125	25	160	140	130	110	35	50	25	82	41	136	M24x3.0	6~M12x20	M8x85	12	25	45
RL-150	150	30	190	170	130	110	45	55	25	95	39	134	M30x3.5	12~M12x24	M10x100	15.5	32	45
RL-200	200	35	245	220	145	120	55	70	35	115	36	132	M36x4.0	12~M16x30	M10x125	21	38	60

下载

型号	2D pdf	2D dwg	3D step
RL-75
RL-100
RL-125
RL-150
RL-200
