MP4

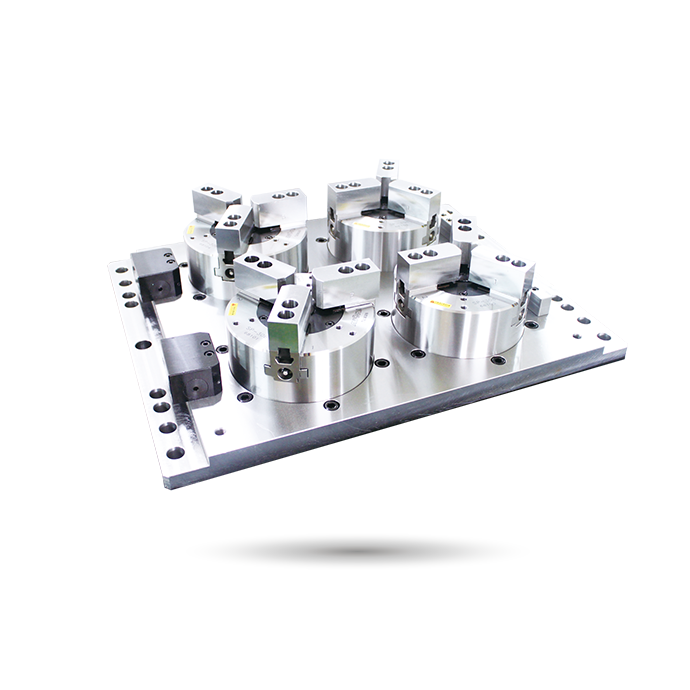

Stationary Chuck Base Plate

Stationäre Spannfutter-Grundplatte

Nicht-Durchgangsloch / Durchgangsloch

Verwendung für Fräsmaschine oder Bearbeitungszentrum, um die gleichzeitige Bearbeitung mehrerer Werkstücke zu erreichen.
Stationäres Zylinderverriegelungsventil (Option) kann montiert werden.
Platte für 2, 3, 6 stationäre Spannfutter ist eine Option.

Katalog herunterladen

Abmessungen

* Technische Änderungen vorbehalten.

Modell	A	B	C1	C2	C3	C4	D	E	F	G	H	J	K	L	M	N	P	Q	R	S	T	U
MP4-06206	460	580	400	320	250	200	544	210	220	120	20	45	18	17	20	140	*B	33	18	20	20	206

Das Maß *B: Bitte beziehen Sie sich auf das Maß B des montierten Spannfuttermodells.a0

Herunterladen

Modell	2D pdf	2D-Zeichnung	3D-Schritt
MP4-06206
