2L/2L-A

2-Backen-Kraftfutter mit großem Hub

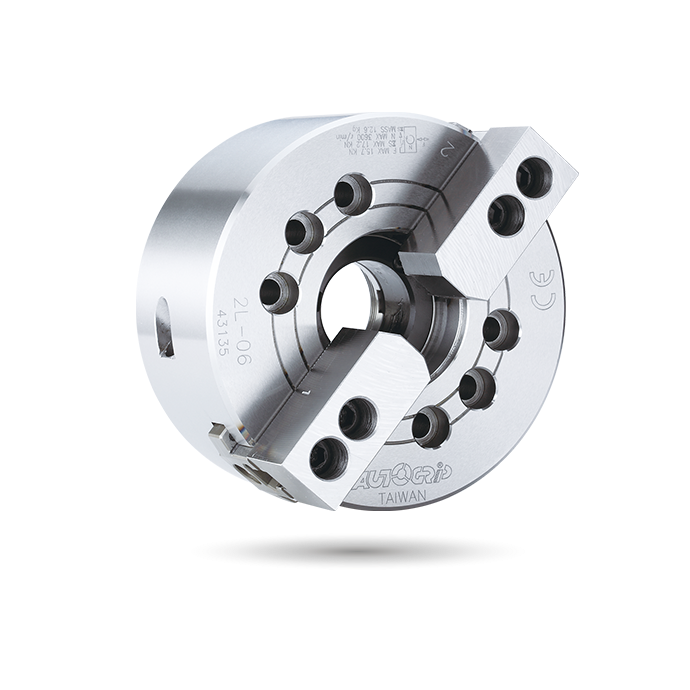

CRANK Typ Extra Langhub-Durchgangsloch 2-Backen-Kraftspannfutter

Durchgangsbohrung | 2-KLAUEN

CRANK Typ 2-Backen mit großem Durchgangsloch und extra langem Backenhub.
Passflächen aller Teile gehärtet, geschliffen und direkt geschmiert.
Hohe Steifigkeit und hohe Wiederholgenauigkeit.

J ist der Bohrungsdurchmesser der Rohziehmutter.

K ist die maximale Gewindespezifikation und kann angepasst werden.

Katalog herunterladen

Spezifikationen

< td>TK-A1512-35

Modell	-	Durchgangsbohrung Ø (mm)	Kolbenhub (mm)	Backenhub (Durchm.) (mm)	Spann- Durchmesser Max. (mm)	Spann Durchmesser Min. (mm)	Max. D.B. Zug kN (kgf)	Max. Spannkraft kN (kgf)	Max. Drehzahl min^-1 (U/min)	I kg·m²	Gewicht (kg)	Gewicht (kg)	Passender Zyl.	Max. Druck MPa (kgf/cm²)
2L-205	A4	32	12	18	138	6	10.4 (1060)	11.4 (1170)	4200	0.018	6.9	7.7	TK-A533	1.5(15)
2L-206	A5	45	15	24	170	24	15.7 (1600)	17.3 (1760)	3600	0.063	14.4	15.6	TK-C646	1.8(18)
2L-208	A5	52	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	26	TK-A853	1.9(19)
2L-208	A6	52	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	24.2	TK-A853	1.9(19)
2L-210	A6	75	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	45.5	TK-A1075	2.1(21)
2L-210	A8	75	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	44	TK-A1075	2.1(21)
2L-12	A8	91	30	45	304	30	43.1 (4400)	50.0 (5100)	2100	0.8	60	65.5	TK-A1291	2.0(20)
2L-15	A8	120	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	147	TK-A1512-35	1.8(18)
2L-15	A11	120	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	140	1.8(18)

*Die 2L-A's Abmessungen und Spezifikationen werden in den orangefarbenen Daten angezeigt.

Abmessungen

* Technische Änderungen vorbehalten.

Modell	-	Kolbenhub (mm)	Backenhub (Durchm.) (mm)	Spann- Durchmesser Max. (mm)	Spann Durchmesser Min. (mm)	Max. D.B. Zug kN (kgf)	Max. Spannkraft kN (kgf)	Max. Drehzahl min^-1 (U/min)	I kg·m²	Gewicht (kg)	Gewicht (kg)	Passender Zyl.	Max. Druck MPa (kgf/cm²)
2L-205	A4	12	18	138	6	10.4 (1060)	11.4 (1170)	4200	0.018	6.9	7.7	TK-A533	1.5(15)
2L-206	A5	15	24	170	24	15.7 (1600)	17.3 (1760)	3600	0.063	14.4	15.6	TK-C646	1.8(18)
2L-208	A5	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	26	TK-A853	1.9(19)
2L-208	A6	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	24.2	TK-A853	1.9(19)
2L-210	A6	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	45.5	TK-A1075	2.1(21)
2L-210	A8	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	44	TK-A1075	2.1(21)
2L-12	A8	30	45	304	30	43.1 (4400)	50.0 (5100)	2100	0.8	60	65.5	TK-A1291	2.0(20)
2L-15	A8	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	147	TK-A1512-35	1.8(18)
2L-15	A11	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	140	TK-A1512-35	1.8(18)

*Die Abmessungen und Spezifikationen der 2L-A werden in den orangefarbenen Daten angezeigt.

Herunterladen

Modell	2D pdf	2D dwg	3D-Schritt
2L-205
2L-205A4
2L-206
2L-206A5
2L-208
2L-208A5
2L-208A6
2L-210
2L-210A6
2L-210A8
2L-12
2L-12A8
2L-15
2L-15A8
2L-15A11
