2L/2L-A

二爪 | 超長爪行程

超長爪行程動力夾頭

中空型 | 2爪

曲柄型二爪超大貫通孔徑，超長爪行程。
摺動面均經硬化及精密研磨，並直接潤滑。
高剛性結構及高夾持精度。

J值為連結螺帽未車製螺牙時之孔徑。

K max 值為連結螺帽可車製螺牙之最大規格，可依實際需求訂製。

目錄下載

規格

型號	-	楔心行程 (mm)	爪行程(直徑) (mm)	最大夾持直徑 (mm)	最小夾持直徑 (mm)	容許最大入力 kN (kgf)	最大夾持力 kN (kgf)	最高迴轉數 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	重量 (kg)	適用迴轉缸	最大使用壓力 MPa (kgf/cm²)
2L-205	A4	12	18	138	6	10.4 (1060)	11.4 (1170)	4200	0.018	6.9	7.7	TK-A533	1.5(15)
2L-206	A5	15	24	170	24	15.7 (1600)	17.3 (1760)	3600	0.063	14.4	15.6	TK-C646	1.8(18)
2L-208	A5	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	26	TK-A853	1.9(19)
2L-208	A6	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	24.2	TK-A853	1.9(19)
2L-210	A6	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	45.5	TK-A1075	2.1(21)
2L-210	A8	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	44	TK-A1075	2.1(21)
2L-12	A8	30	45	304	30	43.1 (4400)	50.0 (5100)	2100	0.8	60	65.5	TK-A1291	2.0(20)
2L-15	A8	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	147	TK-A1512-35	1.8(18)
2L-15	A11	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	140	TK-A1512-35	1.8(18)

* 2L-A 的尺寸和規格以橘色資料顯示。.

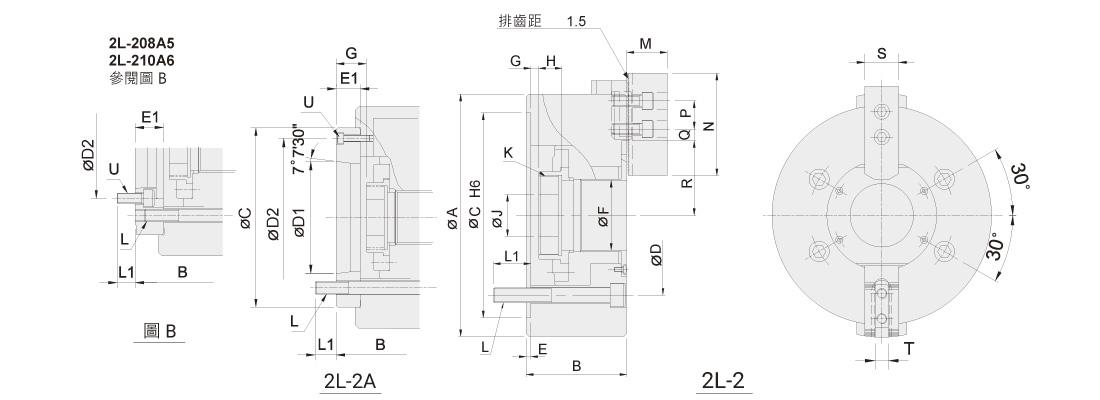

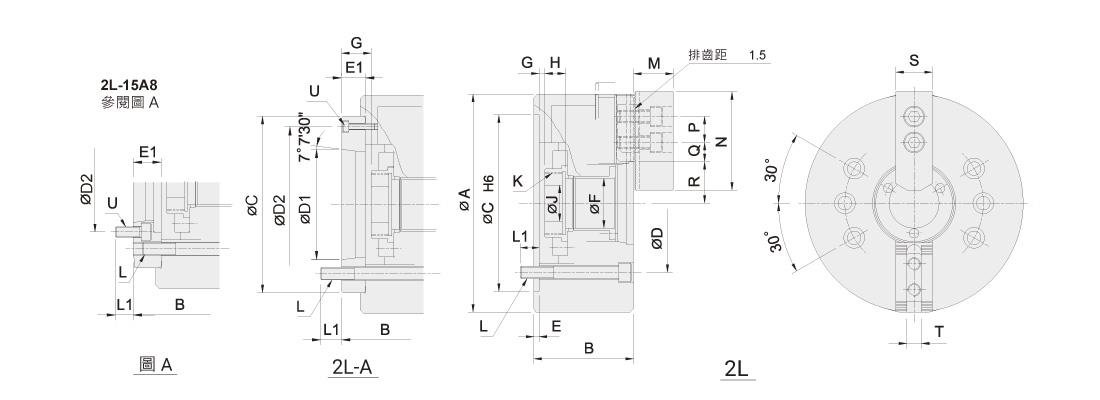

尺寸

* 保留規格修改的權利

型號	-	楔心行程 (mm)	爪行程(直徑) (mm)	最大夾持直徑 (mm)	最小夾持直徑 (mm)	容許最大入力 kN (kgf)	最大夾持力 kN (kgf)	最高迴轉數 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	重量 (kg)	適用迴轉缸	最大使用壓力 MPa (kgf/cm²)
2L-205	A4	12	18	138	6	10.4 (1060)	11.4 (1170)	4200	0.018	6.9	7.7	TK-A533	1.5(15)
2L-206	A5	15	24	170	24	15.7 (1600)	17.3 (1760)	3600	0.063	14.4	15.6	TK-C646	1.8(18)
2L-208	A5	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	26	TK-A853	1.9(19)
2L-208	A6	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	24.2	TK-A853	1.9(19)
2L-210	A6	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	45.5	TK-A1075	2.1(21)
2L-210	A8	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	44	TK-A1075	2.1(21)
2L-12	A8	30	45	304	30	43.1 (4400)	50.0 (5100)	2100	0.8	60	65.5	TK-A1291	2.0(20)
2L-15	A8	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	147	TK-A1512-35	1.8(18)
2L-15	A11	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	140	TK-A1512-35	1.8(18)

* 2L-A 的尺寸和規格以橘色資料顯示。.

下載

型號	2D pdf	2D dwg	3D step
2L-205
2L-205A4
2L-206
2L-206A5
2L-208
2L-208A5
2L-208A6
2L-210
2L-210A6
2L-210A8
2L-12
2L-12A8
2L-15
2L-15A8
2L-15A11
