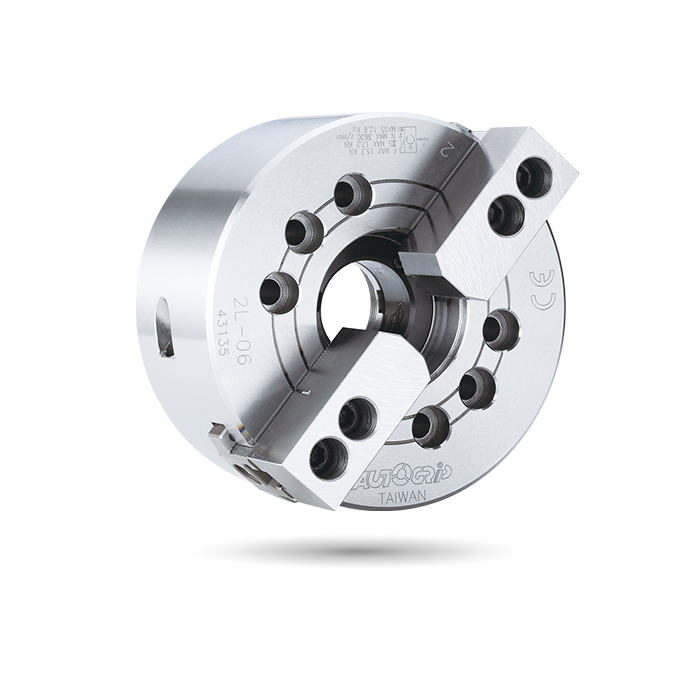

2L/2L-A

二爪 | 超长爪行程

超长爪行程动力卡盘

中空型 | 2爪

曲柄型二爪超大贯通孔径，超长爪行程。
折动面均经硬化及精密研磨，并直接润滑。
高刚性结构及高夹持精度。

J值为连结螺帽未车制螺牙时之孔径。

K max 值为连结螺帽可车制螺牙之最大规格，可依实际需求订制。

目录下载

规格

型号	-	楔心行程 (mm)	爪行程 (直径) (mm)	最大夹持直径 (mm)	最小夹持直径 (mm)	容许最大入力 kN (kgf)	最大夹持力 kN (kgf)	最高回转数 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	重量 (kg)	适用回转缸	最大使用压力 MPa (kgf/cm²)
2L-205	A4	12	18	138	6	10.4 (1060)	11.4 (1170)	4200	0.018	6.9	7.7	TK-A533	1.5(15)
2L-206	A5	15	24	170	24	15.7 (1600)	17.3 (1760)	3600	0.063	14.4	15.6	TK-C646	1.8(18)
2L-208	A5	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	26	TK-A853	1.9(19)
2L-208	A6	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	24.2	TK-A853	1.9(19)
2L-210	A6	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	45.5	TK-A1075	2.1(21)
2L-210	A8	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	44	TK-A1075	2.1(21)
2L-12	A8	30	45	304	30	43.1 (4400)	50.0 (5100)	2100	0.8	60	65.5	TK-A1291	2.0(20)
2L-15	A8	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	147	TK-A1512-35	1.8(18)
2L-15	A11	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	140	TK-A1512-35	1.8(18)

* 2L-A 的尺寸和规格以橘色资料显示

尺寸

* 保留规格修改的权利

型号	-	楔心行程 (mm)	爪行程 (直径) (mm)	最大夹持直径 (mm)	最小夹持直径 (mm)	容许最大入力 kN (kgf)	最大夹持力 kN (kgf)	最高回转数 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	重量 (kg)	适用回转缸	最大使用压力 MPa (kgf/cm²)
2L-205	A4	12	18	138	6	10.4 (1060)	11.4 (1170)	4200	0.018	6.9	7.7	TK-A533	1.5(15)
2L-206	A5	15	24	170	24	15.7 (1600)	17.3 (1760)	3600	0.063	14.4	15.6	TK-C646	1.8(18)
2L-208	A5	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	26	TK-A853	1.9(19)
2L-208	A6	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	24.2	TK-A853	1.9(19)
2L-210	A6	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	45.5	TK-A1075	2.1(21)
2L-210	A8	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	44	TK-A1075	2.1(21)
2L-12	A8	30	45	304	30	43.1 (4400)	50.0 (5100)	2100	0.8	60	65.5	TK-A1291	2.0(20)
2L-15	A8	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	147	TK-A1512-35	1.8(18)
2L-15	A11	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	140	TK-A1512-35	1.8(18)

* 2L-A的尺寸和规格以橘色资料显示

下载

型号	2D pdf	2D dwg	3D step
2L-205
2L-205A4
2L-206
2L-206A5
2L-208
2L-208A5
2L-208A6
2L-210
2L-210A6
2L-210A8
2L-12
2L-12A8
2L-15
2L-15A8
2L-15A11
