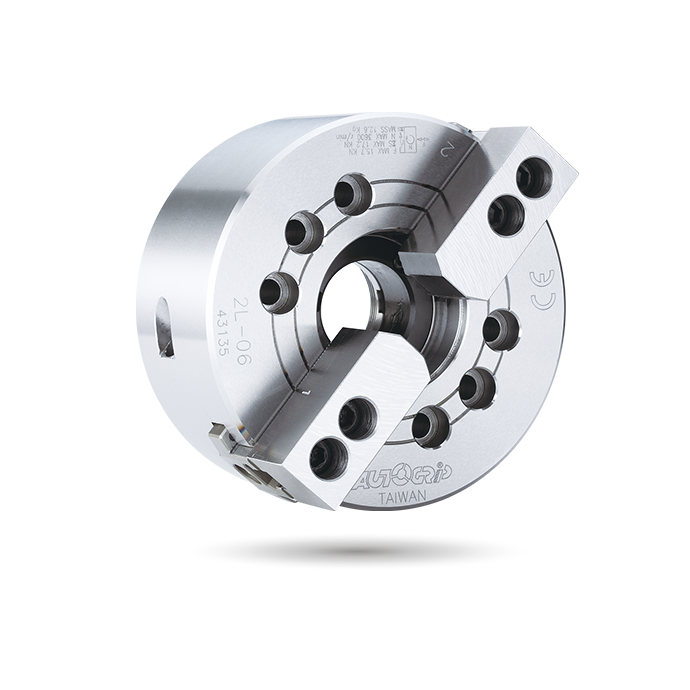

2L/2L-A

2-jaw | Extra Long jaw stroke

CRANKタイプ超長ストロークスルーホール 2-ジョーパワーチャック

貫通穴 | 2-JAW

CRANKタイプ 2ジョー、大きなスルーホールと超長爪行程を持つ。
すべての部品のマッチング面は硬化され、研磨され、直接潤滑されています。
高剛性と高い繰り返し精度。

Jはブランクドローナットの穴径です。

K は最大ねじ規格であり、カスタマイズ可能です。

カタログダウンロード

仕様

モデル	-	プランジャーストローク (mm)	ジョーストローク (直径) (mm)	チャッキング直径最大 (mm)	チャッキング直径最小 (mm)	最大D.B. 引張 kN (kgf)	最大クランプ力 kN (kgf)	最大速度 min^-1 (r.p.m.)	I kgm ²	重量 (kg)	重量 (kg)	対応シリンダー	最大圧力 MPa (kgf/cm²)
2L-205	A4	12	18	138	6	10.4 (1060)	11.4 (1170)	4200	0.018	6.9	7.7	TK-A533	1.5(15)
2L-206	A5	15	24	170	24	15.7 (1600)	17.3 (1760)	3600	0.063	14.4	15.6	TK-C646	1.8(18)
2L-208	A5	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	26	TK-A853	1.9(19)
2L-208	A6	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	24.2	TK-A853	1.9(19)
2L-210	A6	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	45.5	TK-A1075	2.1(21)
2L-210	A8	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	44	TK-A1075	2.1(21)
2L-12	A8	30	45	304	30	43.1 (4400)	50.0 (5100)	2100	0.8	60	65.5	TK-A1291	2.0(20)
2L-15	A8	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	147	TK-A1512-35	1.8(18)
2L-15	A11	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	140	TK-A1512-35	1.8(18)

*2L-Aの寸法と仕様はオレンジのデータに示されています。

寸法

* 技術的な変更がある場合があります。

モデル	-	プランジャーストローク (mm)	ジョーストローク (直径) (mm)	チャッキング直径最大 (mm)	チャッキング直径最小 (mm)	最大D.B. 引張 kN (kgf)	最大クランプ力 kN (kgf)	最大速度 min^-1 (r.p.m.)	I kgm ²	重量 (kg)	重量 (kg)	対応シリンダー	最大圧力 MPa (kgf/cm²)
2L-205	A4	12	18	138	6	10.4 (1060)	11.4 (1170)	4200	0.018	6.9	7.7	TK-A533	1.5(15)
2L-206	A5	15	24	170	24	15.7 (1600)	17.3 (1760)	3600	0.063	14.4	15.6	TK-C646	1.8(18)
2L-208	A5	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	26	TK-A853	1.9(19)
2L-208	A6	20	32	215	30	22.9 (2330)	27.1 (2760)	3000	0.173	22	24.2	TK-A853	1.9(19)
2L-210	A6	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	45.5	TK-A1075	2.1(21)
2L-210	A8	25	37.5	260	53	31.8 (3250)	37.3 (3800)	2400	0.33	40	44	TK-A1075	2.1(21)
2L-12	A8	30	45	304	30	43.1 (4400)	50.0 (5100)	2100	0.8	60	65.5	TK-A1291	2.0(20)
2L-15	A8	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	147	TK-A1512-35	1.8(18)
2L-15	A11	35	52	385	26	56.2 (5730)	53.0 (5400)	1600	2.52	133	140	TK-A1512-35	1.8(18)

*2L-Aの寸法と仕様はオレンジ色のデータに示されています。

ダウンロード

モデル	2D pdf	2D dwg	3Dステップ
2L-205
2L-205A4
2L-206
2L-206A5
2L-208
2L-208A5
2L-208A6
2L-210
2L-210A6
2L-210A8
2L-12
2L-12A8
2L-15
2L-15A8
2L-15A11
