2M

Non-Thru-Hole | Long Jaw Stroke

LanghubkraftFutter

Nicht-Durchgangsloch | 2-KLAUEN

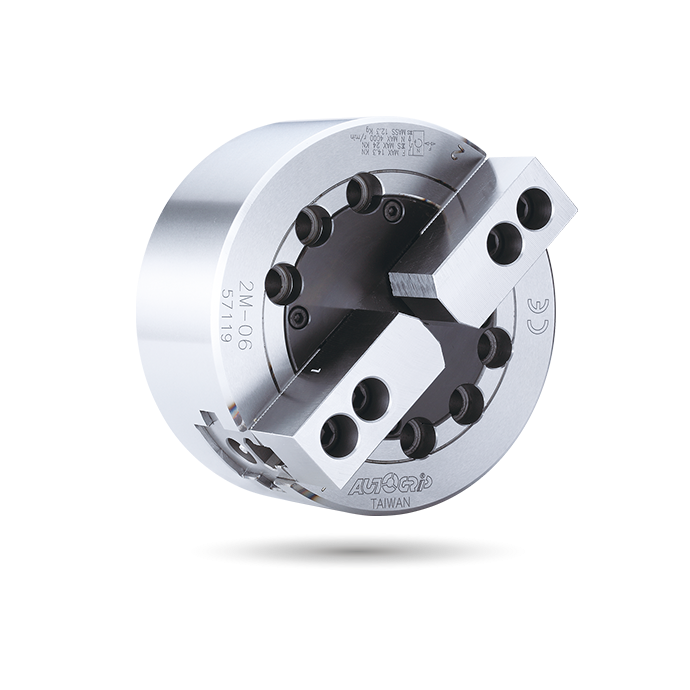

Das 2M 2-Backen-Futter ist ein Gerät, das bei Bearbeitungs- und Drehvorgängen verwendet wird, um ein Werkstück auf einer Drehmaschine oder einem ähnlichen Maschinenwerkzeug zu halten und zu sichern. Es wird "Zwei-Backen-Futter" genannt, weil es aus zwei Backen besteht, die eingestellt werden können, um das Werkstück zu greifen und zu zentrieren.

Katalog Download

Spezifikationen

Modell	Kolben hub (mm)	Backenhübe (Durchm.) (mm)	Spann Durchm. Max. (mm)	Spann Durchm. Min. (mm)	Max. D.B. Zug kN (kgf)	Max. Spannkraft kN (kgf)	Max. Drehzahl min^-1 (U/min)	I kgm ²	Gewicht (kg)	Passender Zyl.	Max. Druck MPa (kgf/cm²)
2M-05	15	10.9	135	14	6.5 (660)	11 (1120)	4500	0.02	6.0	RK-75(N)	1.8(18)
2M-06	20	14,5	165	14	14.3 (1460)	24 (2450)	4000	0.04	12.2	RK-100(N)	2.0(20)
2M-08	23	16.7	210	17	19.6 (2000)	36.6 (3730)	3500	0.13	23.0	RK-125(N)	1.9(19.3)
2M-10	27	19.6	254	22	26.1 (2660)	49,3 (5030)	3000	0,30	34.3	RK-150(N)	1.8(18.6)
2M-12	30	21.8	304	26	36 (3670)	66 (6730)	2500	0.71	59.1	RK-150(N)	2.4(24)

Abmessungen

2M Keilhaken Typ ohne Durchgangsbohrung 2-Backen-Drehfutter

* Technische Änderungen vorbehalten.

Modell	A	B	C(H6)	D	E	G max.	G min.	H	J	K	L	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T
2M-05	135	55	80	100	7	6	-9	35	28	M12x1.75	4~M8	14	31	62	14	15.5	5.0	32.9	27.45	25	10
2M-06	165	74	140	104.8	5	101.6	81.6	36	34	M16x2	6~M10	14	37	73	20	17.0	8.0	38,7	31.45	31	12
2M-08	210	85	170	133.4	5	129	106	36	38	M20x2,5	6~M12	20	38	95	25	22.3	8.8	47.5	39,15	35	14
2M-10	254	89	220	171.4	5	160	133	36	45	M20x2,5	6~M16	18	43	110	30	32.3	12.8	53.9	44.1	40	16
2M-12	304	106	220	171.4	6	70	40	46	50	M24x3	6~M16	18	51	130	30	47.8	13.3	62.5	51.6	50	21
