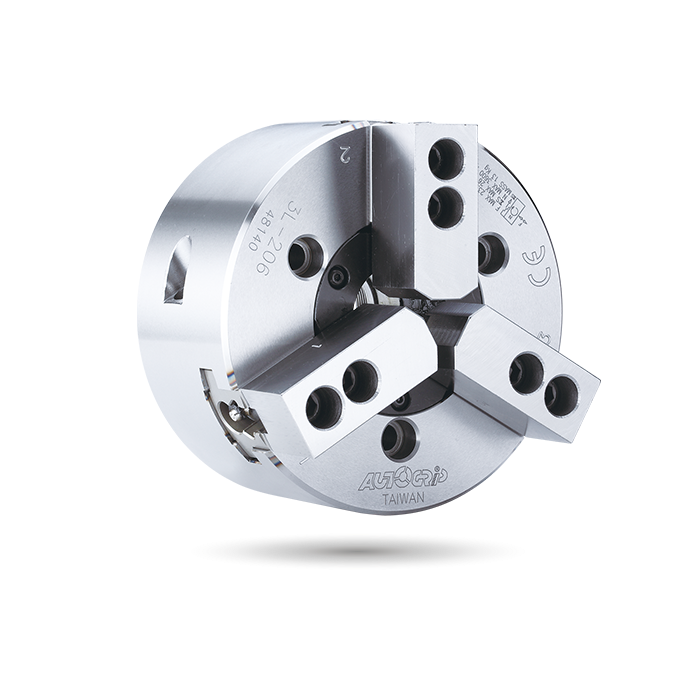

3L/3L-A

3-jaw | Extra Long jaw stroke

CRANK-Typ Extra langer Hub durchgehendes Loch 3-Backen-Kraftspannfutter

Durchgangsloch | Drei-Backen-Spannfutter

Unser 3-Backen-Drehfutter wird häufig für Drehmaschinen und Fräsmaschinen verwendet, es ist ideal zum Halten und Drehen des Werkstücks während Bearbeitungsvorgängen wie Drehen, Gewindeschneiden, Planen, Bohren, Schleifen und Trennen.
Kurbelwellen-Dreibacken-Drehfutter mit großem Durchgangsloch und extra langem Backenhub.
Das 3-Backen-Kraftspannfutter hat das gleiche selbstzentrierende Futter, seine Backen sind über ein Spiralgetriebe miteinander verbunden und können gleichzeitig bewegt werden.
Passflächen aller Teile gehärtet, geschliffen und direkt geschmiert.
Hohe Steifigkeit und hohe Wiederholgenauigkeit.
Das Dreibackenfutter ist die beste Option zum Halten von runden oder sechseckigen Querschnitten.
3-Backen-Drehfutter mit einer Genauigkeit von etwa 0,010.

J ist der Lochdurchmesser der Rohmutter.

K ist die maximale Gewindespezifikation und kann angepasst werden.

Katalog herunterladen

Spezifikationen

Modell	-	Kolbenhubb (mm)	Backenhübe (Durchm.) (mm)	Spann- Durchmesser Max. (mm)	Spann- Durchm. Min. (mm)	Max. D.B. Zug kN (kgf)	Max. Spannkraft kN (kgf)	Max. Drehzahl min^-1 (U/min)	I kg·m²	Gewicht (kg)	Gewicht (kg)	Passender Zyl.	Max. Druck MPa (kgf/cm²)
3L-205	A4	12	18	138	6	15.6(1590)	17.2(1750)	4200	0.019	7.2	8	TK-A533	2.3(23)
3L-206	A5	15	24	170	24	23.5(2400)	26.0(2650)	3600	0,063	14.7	15.9	TK-C646	2.7(27)
3L-208	A5	20	32	215	30	34.3(3500)	35,0(3570)	3000	0.18	23	25.7	TK-A853	2.8(28)
3L-208	A6	20	32	215	30	34.3(3500)	35,0(3570)	3000	0.18	23	24,6	TK-A853	2.8(28)
3L-210	A6	25	37.5	260	53	47,7(4870)	48.0(4895)	2400	0.35	39,5	46.5	TK-A1075	3.1(31)
3L-210	A8	25	37.5	260	53	47,7(4870)	48.0(4895)	2400	0.35	39,5	45	TK-A1075	3.1(31)
3L-212	A8	30	45	315	61	64.7(6600)	61.0(6220)	2100	0.827	67.3	70.5	TK-A1291	3.0(30)
3L-215	A8	35	52	405	52	84.3(8600)	85,0(8665)	1600	2.58	139	152	TK-A1512-35	2.7(27)
3L-215	A11	35	52	405	52	84.3(8600)	85,0(8665)	1600	2.58	139	145	TK-A1512-35	2.7(27)

*Die Abmessungen und Spezifikationen des 3L-A sind in den orangefarbenen Daten dargestellt.

Abmessungen

3L/3L-A KURBEL Typ Extra-Langhub 3-Backen Kraftspannfutter von Autogrip Maschinen

* Technische Änderungen vorbehalten.

Modell	-	A	B	B	C	D	D1	D2	E	E1	F	G max.	G max.	G min.	G min.	H	J	K max.	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U
3L-205	A4	138	65	76	110	82.6	63,51	96	4	15	32	1	15	-11	3	20	12	M40x1,5	3~M10	15	15	31	62	14	15.75	5.25	38.5	29.5	25	10	3~M6
3L-206	A5	170	84	97	140	104.8	82.56	116	5	18	45	6.5	24,5	-8.5	9.5	19	20	M55x2	3~M10	18	15	37	73	20	15,25	7,75	51	39	31	12	3~M6
3L-208	A5	215	96	114	170	133,4	82.56	104,8	5	23	52	7	30	-13	10	20	30	M60x2	3~M12	18	19	38	95	25	19.25	10,25	63.5	47.5	35	14	6~M10
3L-208	A6	215	96	114	170	133,4	106,38	150	5	23	52	7	30	-13	10	20	30	M60x2	3~M12	18	20	38	95	25	19.25	10,25	63.5	47.5	35	14	3~M6
3L-210	A6	260	108	128	220	171.4	106,38	133.4	5	25	75	8.5	33	-16.5	8	25	45	M85x2 / M60x2	3~M16	24	20	43	110	30	24.75	11.25	80	61.25	40	16	3~M12
3L-210	A8	260	108	121	220	171.4	139.72	190	5	18	75	8.5	26.5	-16.5	1,5	25	45	M85x2	3~M16	24	21	43	110	30	24.75	11.25	80	61.25	40	16	3~M8
3L-212	A8	315	125	138	220	171.4	139.72	190	5	18	91	15	33	-15	3	30	50	M100x2	3~M16	24	21	51	130	30	29.75	13.25	96,5	74	50	21	3~M8
3L-215	A8	405	150	177	300	235	139.72	171.4	6	33	120	12.5	45,5	-22,5	10,5	39	60	M130x2	6~M20	33	27.5	63	165	43	34.75	13.75	119	93	62	25.5	6~M16
3L-215	A11	405	150	166	300	235	196.87	260	6	22	120	12.5	34,5	-22,5	-0,5	39	60	M130x2	6~M20	33	31	63	165	43	34.75	13.75	119	93	62	25.5	3~M10

*Die 3L-A-Abmessungen und Spezifikationen sind in den orangen Daten dargestellt.
