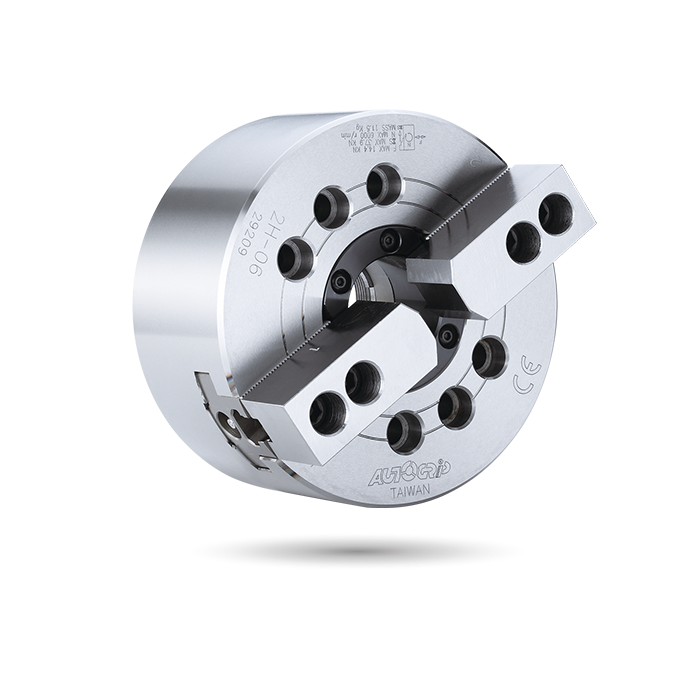

仕様
| モデル | - |
プランジャー ストローク (mm) | ジョーストローク (直径) (mm) | チャッキング 最大直径 (mm) | チャッキング 直径 最小 (mm) | 最大D.B. プルa0 kNa0(kgf) | 最大 クランプ 力a0 kNa0(kgf) | 最大速度 min-1 (r.p.m.) | I kgm 2 | 重量 (kg) | 重量 (kg) | マッチングシリンダー | 最大圧力 MPa (kgf/cm2) |
| 2H-12 |
A8 |
25 | 10.6 | 304 | 34 | 36.7 (3740) | 95.8 (9780) | 3300 | 0.70 | 59.7 | 62.7 | TK-A1291 | 1.7(17) |
| 2H-15 | A8 | 23 | 10.6 | 381 | 50 | 46.9 (4790) | 119.6 (12200) | 2500 | 2.42 | 115 | 129 | TK-A1512 | 1.5(15) |
| 2H-15 | A11 | 23 | 10.6 | 381 | 50 |
46.9 (4790)a0 |
119.6 (12200)a0 | 2500 | 2.34 | 115 | 122 | TK-A1512 | 1.5(15) |
* 2H-Aの寸法と仕様はオレンジ色のデータにあります。
寸法
* 技術的な変更がある場合があります。a0
| モデル |
- |
A | B | B | C | D | D1 | D2 | E | E1 | F | G 最大 | G 最大 | G 最小 | G 最小 | H | J | K 最大値 | K デフォルト | L | L1 | L1 | M | N | P | Q 最大 | Q 最小値 | R max. | R 最小 | S | T | U |
| 2H-12 |
A8 |
304 | 110 | 122 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 91 | 10 | 28 | -15 | 3 | 28 | 50 | M100x2 | M100x2 | 6~M16 | 23 | 25 | 51 | 130 | 30 | 44.75 | 14.75 | 61.3 | 56 | 50 | 21 | 3~M8 |
| 2H-15 | A8 | 381 | 133 | 160 | 300 | 235 | 139.72 | 171.4 | 6 | 33 | 120 | 11 | 44 | -14 | 19 | 39 | 60 | M130x2 M115x2 | M130x2 M100x2 | 6~M20 | 30 | 24 | 63 | 165 | 43 | 49.75 | 19.75 | 77.5 | 72.2 | 62 | 25.5 または 22 | 6~M16 |
| 2H-15 | A11 | 381 | 133 | 149 | 300 | 235 | 196.87 | 260 | 6 | 22 | 120 | 11 | 33 | -14 | 8 | 39 | 60 | M130x2 | M130x2 | 6~M20 | 30 | 28 | 63 | 165 | 43 | 49.75 | 19.75 | 77.5 | 72.2 | 62 | 25.5 または 22 | 3~M10 |
* 2H-Aの寸法と仕様はオレンジデータにあります。
