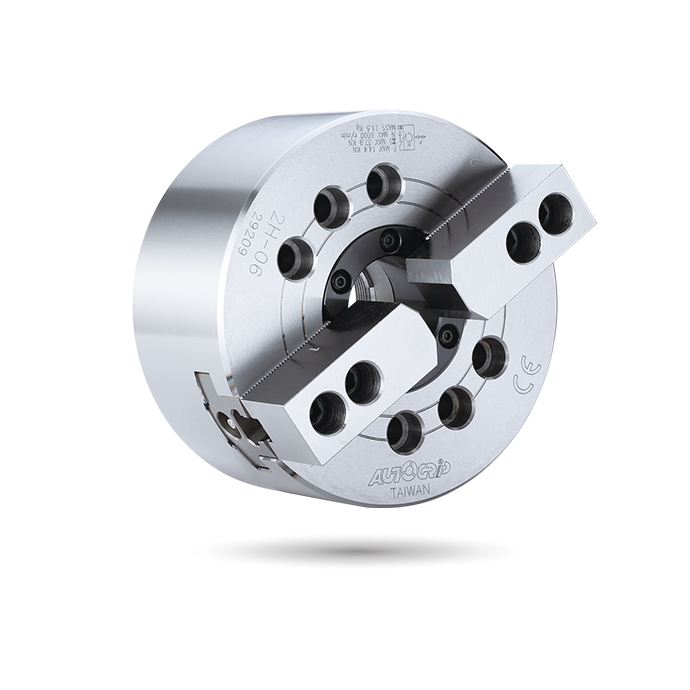

2H/2H-A

高速中空型 | 2爪

中空動力夾頭

中空型 | 2爪

楔形二爪大貫通孔徑，特別適合異形物的夾持。
摺動面均經硬化及精密研磨，並直接潤滑。
高剛性結構及高夾持精度。

J值為連結螺帽未車製螺牙時之孔徑。

K Default 值為未指定規格之出廠值。

Kmax 值為連結螺帽可車製螺牙之最大規格，可依實際需求訂製。

目錄下載

規格

型號	-	楔心行程 (mm)	爪行程 (直徑) (mm)	最大夾持直徑 (mm)	最小夾持直徑 (mm)	容許最大入力 kN (kgf)	最大夾持力 kN (kgf)	最高迴轉數 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	重量 (kg)	適用迴轉缸	最大使用壓力 MPa (kgf/cm²)
2H-12	A8	25	10.6	304	34	36.7 (3740)	95.8 (9780)	3300	0.70	59.7	62.7	TK-A1291	1.7(17)
2H-15	A8	23	10.6	381	50	46.9 (4790)	119.6 (12200)	2500	2.42	115	129	TK-A1512	1.5(15)
2H-15	A11	23	10.6	381	50	46.9 (4790)	119.6 (12200)	2500	2.34	115	122	TK-A1512	1.5(15)

* 橙色數據為 2H-A型之寸法.

尺寸

* 保留規格修改的權利

型號	-	A	B	B	C	D	D1	D2	E	E1	F	G max.	G max.	G min.	G min.	H	J	K max.	K Default	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U
2H-12	A8	304	110	122	220	171.4	139.72	190	6	18	91	10	28	-15	3	28	50	M100x2	M100x2	6~M16	23	25	51	130	30	44.75	14.75	61.3	56	50	21	3~M8
2H-15	A8	381	133	160	300	235	139.72	171.4	6	33	120	11	44	-12	21	39	60	M130x2 M115x2	M130x2 M100x2	6~M20	30	24	63	165	43	47.3	18.2	80	74.7	62	25.5 or 22	6~M16
2H-15	A11	381	133	149	300	235	196.87	260	6	22	120	11	33	-12	10	39	60	M130x2	M130x2	6~M20	30	28	63	165	43	47.3	18.2	80	74.7	62	25.5 or 22	3~M10

*橙色數據為 2H-A 型之寸法

下載

型號	2D pdf	2D dwg	3D step
2H-12
2H-12A8
2H-15
2H-15A8
2H-15A11
