HJ

標準硬爪

標準硬爪

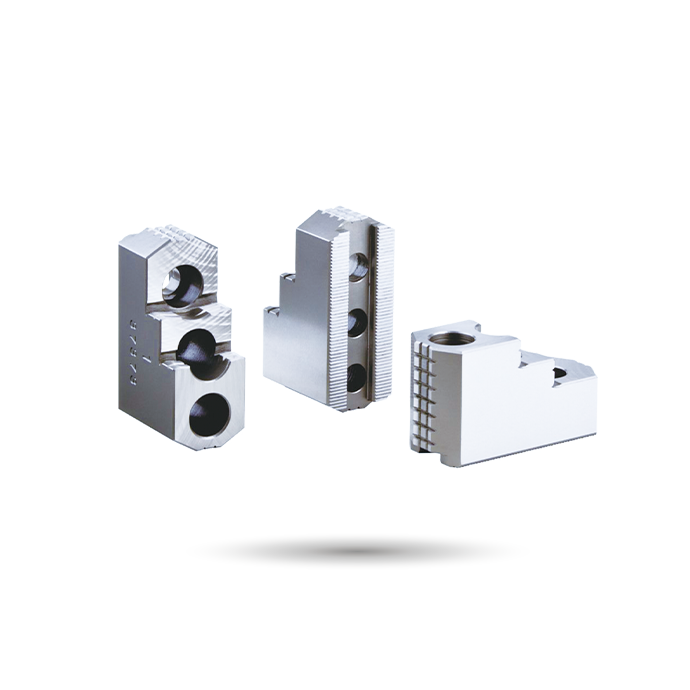

AUTOGRIP 標準硬爪（Standard Hard Jaws）採用高品質合金鋼製造，經熱處理及精密研磨加工，具備優異的耐磨性、剛性與夾持穩定性，適用於一般車削加工及量產作業。
依據不同夾頭規格提供多種尺寸與安裝形式，可搭配 AUTOGRIP 各系列動力夾頭及相容品牌使用，確保可靠的夾持性能與加工精度。

採用高品質合金鋼製造。
熱處理硬化，提高耐磨性與使用壽命。
精密加工，確保夾持精度與重複定位精度。
高剛性設計，適用於重切削加工。
提供多種尺寸及規格，適用不同夾頭。
相容 AUTOGRIP 及多種國際標準夾頭。

目錄下載

尺寸

* 保留規格修改的權利

型號	H-1	H-2	H-3	H-4	H-5	H-6	H-7	H-8	H-9	H-10	H-11	H-12	H-13	排齒節距	適用夾頭	三爪重量 (kg)	參考圖
HJ-05	54.2	23	28	10	4	31.1	14	23.1	8.5	13.5	10	M8	3.6	1.5×60°	3H-204, 3H-205, 3P-04, 3P-05, 3L-205, 3M-05	1.0	Fig.2
HJ-06	67.6	31	36	12	5	40.2	20	27.4	11	17	12	M10	9.3	1.5×60°	3H-206, 3P-06, 3L-206, 3M-06	1.7	Fig.2
HJ-08	86.1	35	51	14	5	33.5	25	18.4	13	19	12	M12	14	1.5×60°	3H-208, 3P-08, 3L-208, 3M-08	2.0	Fig.1
HJ-10	100	40	54	16	5	39.5	30	22.5	13	19	13	M12	15	1.5×60°	3P-10, 3H-210,3L-210, 3M-10	3.0	Fig.1
* HJ-12H	100.2	50	52	21	5	64.7	30	35.5	17	25	17	M16	31.5	1.5×60°	3H-12, 3H-212, 3L-212, 3V-12, 3P-12, 3M-12	3.5	Fig.2
* HJ-12P	100.2	50	52	18	5	64.7	30	35.5	15	23	17	M14	31.5	1.5×60°	3H-12, 3H-212, 3L-212, 3V-12, 3P-12, 3M-12	3.6	Fig.2
* HJ-15H	140.7	62	86	22	8	62.5	43	34	21	32	20	M20	43	1.5×60°	3H-15, 3H-215, 3H-18, 3L-15, 3V-15, 3V-18, 3P-215, 3P-218	9.6	Fig.1
* HJ-15P	140.7	62	86	25.5	6	62.5	43	34	21	32	20	M20	43	1.5×60°	3H-15, 3H-215, 3H-18, 3L-15, 3V-15, 3V-18, 3P-215, 3P-218	9.5	Fig.1
HJ-21	153.5	80	90	25	9	103.7	50	49.8	21	32	40	M20	56.5	3.0×60°	3H-221, 3H-224, 3H-232, 3P-221, 3P-224, 3V-21, 3V-32, 3V-24	14.3	Fig.2

* HJ-12H、HJ-12P、HJ-15H、HJ-15P 選用前請確認H-4的尺寸。
