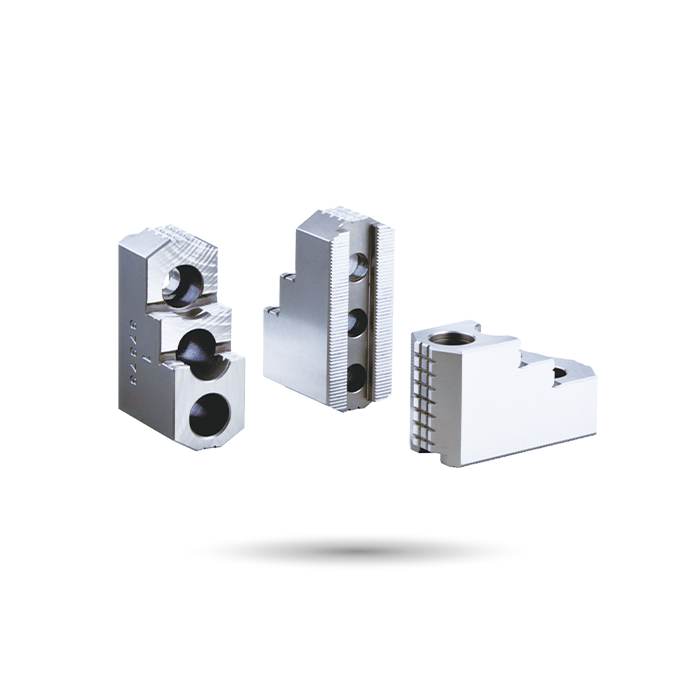

SJ

寸法

* 技術的な変更がある場合があります。

モデル	H-1	H-2	H-3	H-4	H-5	H-6	H-7	H-8	H-9	H-10	H-11	H-12	H-13	セレーションピッチ	マッチングチャック	3爪重量 (kg)	参考図
HJ-05	54.2	23	28	10	4	31.1	14	23.1	8.5	13.5	10	M8	3.6	1.5d760b0	3H-204, 3H-205	1.0	図2
HJ-06	67.6	31	36	12	5	40.2	20	27.4	11	17	12	M10	9.3	1.5d760b0	3H-206, 3P-06	1.7	図2
HJ-08	86.1	35	51	14	5	33.5	25	18.4	13	19	12	M12	14	1.5d760b0	3H-208, 3P-08	2.0	Fig.1
HJ-10	100	40	54	16	5	39.5	30	22.5	13	19	13	M12	15	1.5d760b0	3P-10, 3H-210	3.0	Fig.1
* HJ-12H	100.2	50	52	21	5	64.7	30	35.5	17	25	17	M16	31.5	1.5d760b0	3H-12, 3H-212, 3L-212, 3V-12, 3P-12, 3M-12	3.5	図2
* HJ-12P	100.2	50	52	18	5	64.7	30	35.5	15	23	17	M14	31.5	1.5d760b0	3H-12, 3H-212, 3L-212, 3V-12, 3P-12, 3M-12	3.6	図2
* HJ-15H	140.7	62	86	22	8	62.5	43	34	21	32	20	M20	43	1.5d760b0	3H-15, 3H-215, 3H-18, 3L-15, 3V-15, 3V-18, 3P-215, 3P-218	9.6	Fig.1
* HJ-15P	140.7	62	86	25.5	6	62.5	43	34	21	32	20	M20	43	1.5d760b0	3H-15, 3H-215, 3H-18, 3L-15, 3V-15, 3V-18, 3P-215, 3P-218	9.5	Fig.1
HJ-21	153.5	80	90	25	9	103.7	50	49.8	21	32	40	M20	56.5	3.0×60°	3H-221, 3H-224, 3H-232, 3P-221, 3P-224, 3V-21, 3V-32, 3V-24	14.3	図2
