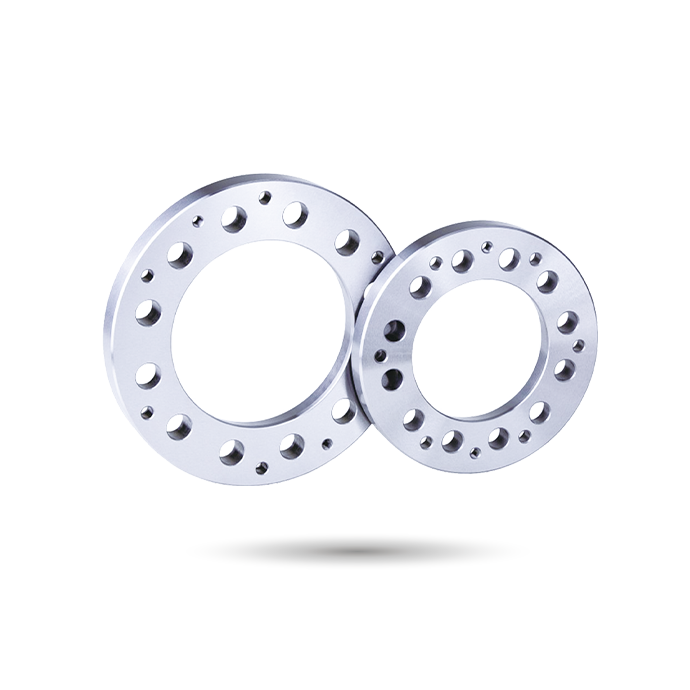

チャックアダプター

AUTOGRIP チャックフランジは、工作機械の主軸と各種チャックを高精度かつ高剛性で接続し、安定した把握性能と高い加工精度を実現します。

高強度材を採用し、精密加工と厳格な品質管理により、優れた同芯度・剛性・耐久性を実現しています。各種主軸規格やチャックに対応し、お客様の用途に合わせたカスタマイズにも対応可能です。

高精度加工による優れた同芯度
高剛性構造で安定した加工を実現
各種主軸・チャック規格に対応
取付けが容易で高い互換性
カスタム設計に対応

カタログダウンロード

寸法

* 技術的変更がある場合があります。

モデル	A	C	D	D1	D2	E	E1	L	U	マッチングチャック	重量 (kg)
FL3-04A2-4	110	85	70.6	63.513	82.6	8	28	M10	M10	3H-204, 2H-204	1.12
FL3-04A2-5	140	85	70.6	82.563	104.8	5.5	32	M10	M10	3H-204, 2H-204	2.28
FL1-05A2-4	-	110	82.6	63.513	96	-	15	M10	M6	3H-205, 2H-205, 3L-05, 2L-05	0.65
FL3-05A2-5	135	110	82.6	82.563	104.8	6	30	M10	M10	3H-205, 2H-205, 3L-05, 2L-05	1.99
FL1-06A2-5	-	140	104.8	82.563	116	-	15	M10	M6	2H-206, 4H-206, 3H-206, 3P-06, 2P-06, 3M-06, 2M-06, 3E-06, 3D-06, 2D-06, 3N-06	0.96
*FL1-06A2-5	-	140	104.8	82.563	116	-	*18	M10	M6	3L-206, 2L-206	0.96
FL3-06A2-6	165	140	104.8	106.375	133.4	6	35	M10	M12	2H-206, 4H-206, 3H-206, 3L-206, 2L-206, 3P-06, 2P-06, 3M-06, 2M-06, 3E-06, 3D-06, 2D-06, 3N-06	3.12
FL2-08A2-5	-	170	133.4	82.563	104.8	-	23	M12	M10	3H-208, 2H-208, 4H-208, 3P-08, 2P-08, 3M-08, 2M-08, 4T-08, 3E-08, 3D-08, 2D-08, 3N-08, 3R-08	2.7
*FL2-08A2-5	-	170	133.4	82.563	104.8	-	23	M12	M10	3L-208, 2L-208	2.7
FL1-08A2-6	-	170	133.4	106.375	150	-	17	M12	M6	2H-208, 4H-208, 3H-208, 3P-08, 2P-08, 3M-08, 2M-08, 4T-08, 3E-08, 3D-08, 2D-08, 3N-08, 3R-08	1.55
*FL1-08A2-6	-	170	133.4	106.375	150	-	*23	M12	M6	3L-208, 2L-208	1.55
FL2-10A2-6	-	220	171.4	106.375	133.4	-	25	M16	M12	4H-10, 3P-10, 2P-10, 3M-10, 2M-10, 3E-10, 3D-10, 2D-10, 3N-10, 3R-10 3H-12, 2H-12, 4H-12, 3L-212, 2L-12, 3P-12, 2P-12, 3M-12, 2M-12, 4T-10, 4T-12	5.02
FL1-10A2-8	-	220	171.4	139.719	190	-	18	M16	M8	2H-210, 4H-10, 3H-210, 3L-210, 2L-210, 3P-10, 2P-10, 3M-10, 2M-10, 4T-10, 3E-10, 3D-10, 2D-10, 3N-10, 3R-10 3H-12, 2H-12, 4H-12, 3L-212, 2L-12, 3P-12, 2P-12, 3M-12, 2M-12 , 4T-12	2.73
FL2-15A2-8	-	300	235	139.719	171.4	-	33	M20	M16	3H-15, 3H-212, 2H-15, 4H-15, 3L-15, 2L-15, 3P-215, 2P-15, 3M-15, 2M-15, 4T-15, 3H-18, 4H-18, 3P-218	12.52
FL1-15A2-11	-	300	235	196.869	260	-	22	M20	M10	3H-15, 3H-212, 2H-15, 4H-15, 3L-15, 2L-15, 3P-215, 2P-15, 3M-15, 2M-15, 4T-15, 3H-18, 4H-18, 3P-218	6.03
FL2-21A2-8	-	380	330.2	139.719	171.4	-	33	M24	M16	3H-215, 3P-221, 3P-224	22.05
FL2-21A2-11	-	380	330.2	196.869	235	-	40	M24	M20	3H-215	16.28
*FL2-21A2-11	-	380	330.2	196.869	235	-	*27	M24	M20	3P-221, 3P-224	16.28
FL1-21A2-15	-	380	330.2	285.775	330.2	-	27	M24	M12	3H-215, 3H-18B, 3H-221, 3P-221, 3P-224	8.6
FL2-40A2-15	-	520	463.6	285.775	330.2	-	40	M24	M24	3H-224	43.26
FL1-40A2-20	-	520	463.6	412.775	463.6	-	27	M24	M12	3H-224, 3H-232	13.55
