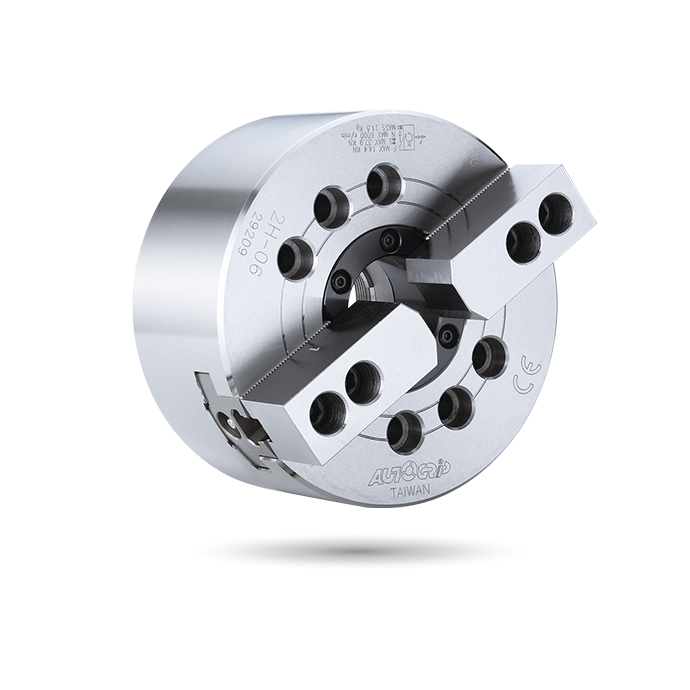

2H/2H-A

Thru-Hole | 2-JAW

DURCHGANGSLOCH-KRAFTFUTTER

Durchgangsloch | 2-BACKEN

KEILHAKEN Typ 2-Backen mit Durchgangsloch.
Passflächen aller Teile gehärtet, geschliffen und direkt geschmiert.
Hohe Steifigkeit und hohe Wiederholgenauigkeit.

J ist der Lochdurchmesser der Rohziehmutter.

Wenn nicht benachrichtigt, wird AUTOGRIP den K Standardwert als K-Wert übernehmen.

K ist die maximale Gewindespezifikation und kann angepasst werden.

Katalog herunterladen

Spezifikationen

Modell	-	Kolbenhub (mm)	Backenhub (Durchm.) (mm)	Spann- Durchm. Max. (mm)	Spann- Durchm. Min. (mm)	Max. D.B. Zugkrafta0 kNa0(kgf)	Max. Spannkraft kN kN (kgf)	Max. Geschwindigkeit min^-1 (U/min)	I kg·m²	Gewicht (kg)	Gewicht (kg)	Passender Zyl.	Max. Druck MPa (kgf/cm²)
2H-12	A8	25	10.6	304	34	36.7 (3740)	95.8 (9780)	3300	0.70	59.7	62,7	TK-A1291	1.7(17)
2H-15	A8	23	10.6	381	50	46.9 (4790)	119.6 (12200)	2500	2.42	115	129	TK-A1512	1.5(15)
2H-15	A11	23	10,6	381	50	46.9 (4790)0	119.6 (12200)a0	2500	2.34	115	122	TK-A1512	1.5(15)

* Die Abmessungen und die Spezifikationen von 2H-A sind in den orangenen daten.

Abmessungen

* Technische Änderungen vorbehalten.a0

Modell	-	A	B	B	C	D	D1	D2	E	E1	F	G max.	G max.	G min.	G min.	H	J	K max.	K Standard	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U
2H-12	A8	304	110	122	220	171.4	139.72	190	6	18	91	10	28	-15	3	28	50	M100x2	M100x2	6~M16	23	25	51	130	30	44.75	14,75	61.3	56	50	21	3~M8
2H-15	A8	381	133	160	300	235	139.72	171,4	6	33	120	11	44	-14	19	39	60	M130x2 M115x2	M130x2 M100x2	6~M20	30	24	63	165	43	49.75	19.75	77.5	72.2	62	25.5 oder 22	6~M16
2H-15	A11	381	133	149	300	235	196.87	260	6	22	120	11	33	-14	8	39	60	M130x2	M130x2	6~M20	30	28	63	165	43	49.75	19.75	77.5	72.2	62	25.5 oder 22	3~M10

* Die Abmessungen und Spezifikationen von 2H-A sind im orangefarbenen0Daten.

Herunterladen

Modell	2D pdf	2D Zeichnung	3D Schritt
2H-12
2H-12A8
2H-15
2H-15A8
2H-15A11
