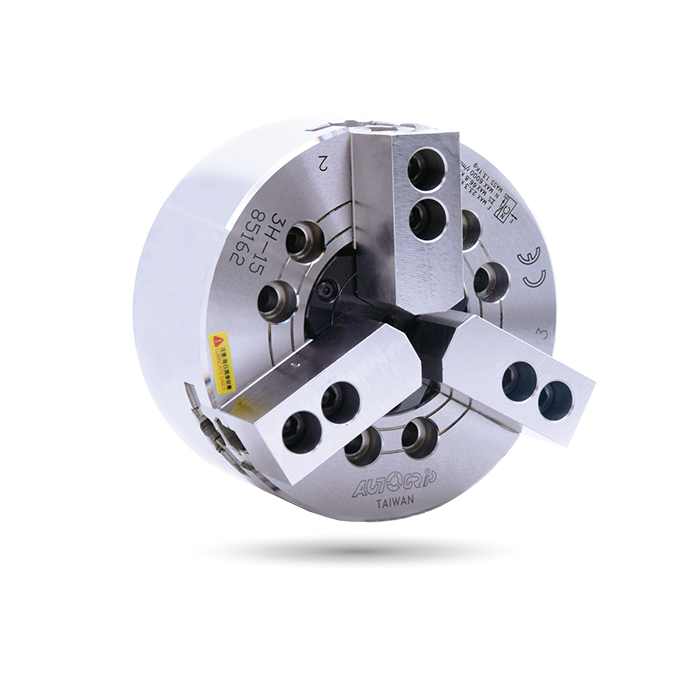

3H/3H-A

Thru-Hole | 3-JAW

DURCHGANGSBOHRUNG-KRAFTFUTTER

Durchgangsloch | 3-BACKEN

WEDGE-HOOK Typ 3-Backenfutter mit Durchgangsloch.
Passflächen aller Teile gehärtet, geschliffen und direkt geschmiert.
Hohe Steifigkeit und hohe Spannungsgenauigkeit.

Katalog Download

J ist der Lochdurchmesser der Rohziehmutter.

Wenn keine Benachrichtigung erfolgt, wird AUTOGRIP den K Default als K-Wert übernehmen.

K ist die maximale Gewindespezifikation und kann angepasst werden.

Spezifikationen

Modell	-	Kolben hub (mm)	Backenhub (Durchm.) (mm)	Spann- Durchm. Max. (mm)	Spann- Durchm. Min. (mm)	Max. D.B. Zugkraft kN (kgf)	Max. Spannkraft kN (kgf)	Max. Geschwindigkeit min^-1 (U/min)	I kgm ²	Gewicht (kg)	Gewicht (kg)	Passender Zyl.	Max. Druck MPa (kgf/cm²)
3H-12	A8	25	10.6	304	34	54.9 (5600)	143.7 (14650)	3300	0.77	56.6	59.3	TK-A1291	2.5(25)
3H-15	A8	25	10.6	381	50	71 (7250)	179.8 (18350)	2500	2.28	120	134	TK-A1512	2.3(23)
3H-15	A11	25	10.6	381	50	71 (7250)	179.8 (18350)	2500	2.28	120	127	TK-A1512	2.3(23)
3H-18	A11	25	10.6	450	50	71 (7250)	180.3 (18400)	2500	4.46	120	127	TK-A1512	2.3(23)

* Die Abmessungen und Spezifikationen von 3H-A sind in den orangenena0Daten.

Abmessungen

* Technische Änderungen vorbehalten.

Modell	-	A	B	B	C	D	D1	D2	E	E1	F	G max.	G max.	G min.	G min.	H	J	K max.	K Standard	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U
3H-12	A8	304	110	122	220	190	139.72	190	6	18	91	10	28	-15	9	28	50	M100x2	M100x2	6~M16	23	25	51.3	130	30	46.25	11.75	61.3	56	50	21	3~M8
3H-15	A8	381	132	159	300	235	139.72	171,4	6	33	120	11	44	-14	19	39	60	M130x2a0 M115x2	M130x2a0 M100x2	6~M20	30	24	63	165	43	49.75	19.75	77.5	72.2	62	25.5 oder 22	6~M16
3H-15	A11	381	132	148	300	235	196,87	260	6	22	120	11	33	-14	8	39	60	M130x2	M130x2	6~M20	30	28	63	165	43	49.75	19.75	77.5	72.2	62	25.5 oder 22	3~bM10
3H-18	A11a0	450	132	148	300	235	196,87	260	6	22	120	11	33	-14	8	39	60	M130x2	M130x2	6~M20	31	29	63	165	43	82.75	21,25	77.5	72.2	62	25.5 oder 22	3~M10

* Die Abmessungen und die Spezifikationen des 3H-A befinden sich in den orangena0Daten.

Herunterladen

Modell	2D pdf	2D-Zeichnung	3D Schritt
3H-12
3H-12A8
3H-15
3H-15A8
3H-15A11
3H-18
3H-18A11
