4H/4H-A

Thru-Hole | 4-JAW

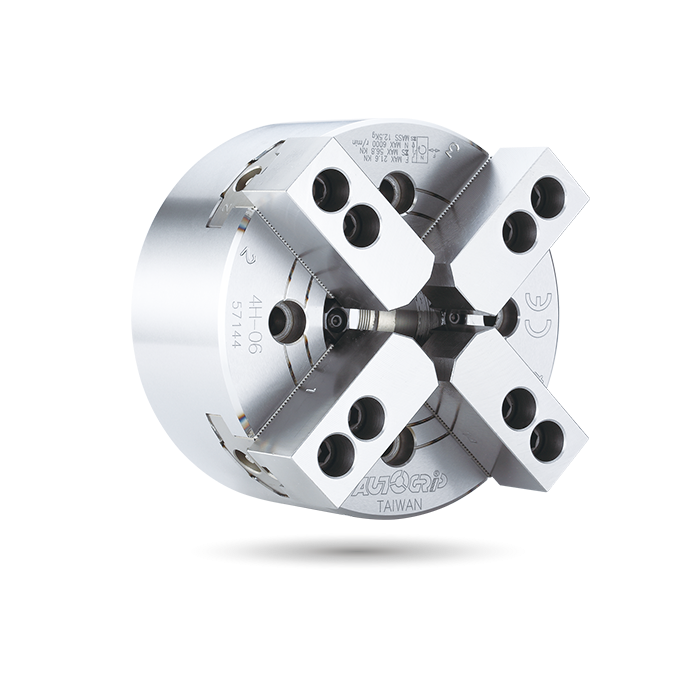

Keilhaken-Typ Durchgangsloch 4-Backen-Drehfutter

Durchgangsloch | Vierbacken-Drehfutter

Keilhaken-Typ ist 4-Backen mit Durchgangsloch.
4-Backenfutter hat vier Löcher zur individuellen Steuerung jeder Backe.
Vierbacken-Drehfutter bewegen sich unabhängig und erfordern, dass Bediener das Werkstück zentrieren.
Das vierbackige Drehfutter wird hauptsächlich zum Greifen von quadratischen oder achteckigen Blöcken verwendet.
Vierbacken-Kraftspannfutter mit einer Genauigkeitsstufe zwischen 0 und 0.001.
Passflächen aller Teile gehärtet, geschliffen und direkt geschmiert.
Hohe Steifigkeit und hohe Wiederholgenauigkeit.

J ist der Lochdurchmesser der Rohmutter.

Wenn keine Mitteilung erfolgt, wird AUTOGRIP den K-Standardwert als K-Wert übernehmen.

K ist die maximale Gewindespezifikation und kann angepasst werden.

Katalog herunterladen

Spezifikationen

Modell	-	Kolben hub (mm)	Backenhub (Durchm.) (mm)	Spann Dia. Max. (mm)	Spann- Durchmesser Min. (mm)	Max. D.B. Zug kN (kgf)	Max. Spannkraft kN (kgf)	Max. Drehzahl min^-1 (U/min)	I kg·m²	Gewicht (kg)	Gewicht (kg)	Passender Zyl.	Max. Druck MPa (kgf/cm²)
4H-12	A8	25	10.6	304	34	54.9 (5600)	143.6 (14650)	2700	0.77	62	65.7	TK-A1291	2.5(25)
4H-15	A8	25	10.6	381	50	71 (7250)	179.8 (18350)	2000	2.31	117.6	130	TK-A1512	2.3(23)
4H-15	A11	25	10.6	381	50	71 (7250)	179.8 (18350)	2000	2.31	117.6	123.5	TK-A1512	2.3(23)
4H-18	A11	25	10.6	450	50	71 (7250)	179.8 (18350)	1700	4.35	117.6	168.5	TK-A1512	2.3(23)

*Die Abmessungen und Spezifikationen des 4H-A werden in den orangefarbenen Daten angezeigt.

Abmessungen

* Technische Änderungen vorbehalten.

Modell	-	A	B	B	C	D	D1	D2	E	E1	F	G max.	G max.	G min.	G min.	H	J	K max.	K Standard	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U
4H-12	A8	304	110	122	220	171.4	139.72	190	6	18	91	10	28	-15	3	28	50	M100X2	M100X2	4~M16	23	25	51	130	30	44.75	14.75	61.3	56	50	21	3~M8
4H-15	A8	381	132	159	300	235	139.72	171.4	6	33	120	11	44	-14	19	39	60	M130x2/ M115x2	M130x2/ M100x2	4~M20	30	24	63	165	43	49.75	19.75	77.5	72.2	62	25.5/22	6~M16
4H-15	A11	381	132	148	300	235	196.87	260	6	22	120	11	33	-14	8	39	60	M130x2	M130x2	4~M20	31	28	63	165	43	49.75	19.75	77.5	72.2	62	25.5/22	3~M10
4H-18	A11	450	132	148	300	235	196.87	260	6	22	120	11	33	-14	8	39	60	M130x2	M130x2	4~M20	31	29	63	165	43	82.75	21.25	77.5	72.2	62	25.5/22	3~M10

*Die Abmessungen und Spezifikationen des 4H-A werden in den orangefarbenen Daten angezeigt.

Herunterladen

Modell	2D pdf	2D Zeichnung	3D-Schritt
4H-12
4H-12A8
4H-15
4H-15A8
4H-15A11
4H-18
4H-18A11
