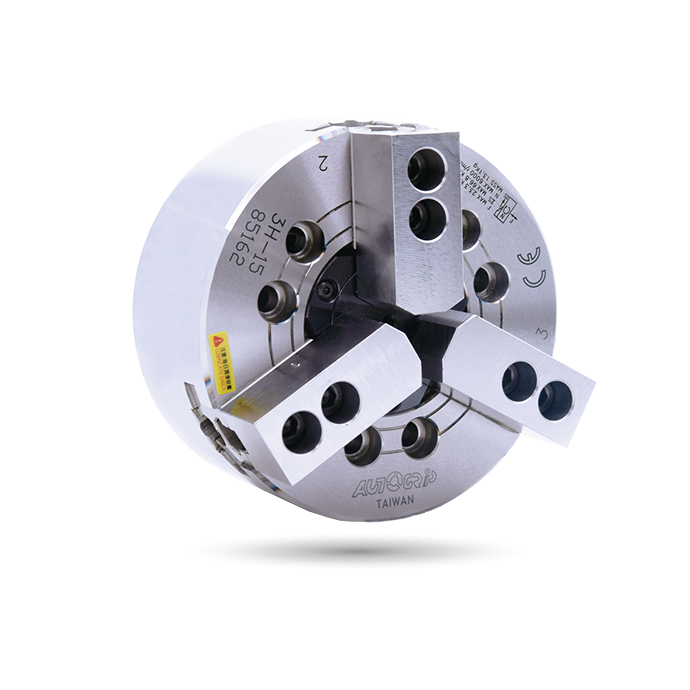

仕様
| モデル | - |
プランジャー ストローク (mm) | ジョーストローク (直径) (mm) | チャッキング 直径 最大 (mm) | チャッキング 直径 最小 (mm) | 最大 D.B. 引張 kN (kgf) | 最大 クランプ 力 kN (kgf) | 最高速度 min-1 (r.p.m.) | I kg m 2 | 重量 (kg) | 重量 (kg) | マッチングシリンダー | 最大圧力 MPa (kgf/cm2) |
| 3H-12 |
A8 |
25 | 10.6 | 304 | 34 | 54.9 (5600) | 143.7 (14650) | 3300 | 0.77 | 56.6 | 59.3 | TK-A1291 | 2.5(25) |
| 3H-15 | A8 | 25 | 10.6 | 381 | 50 | 71 (7250) | 179.8 (18350) | 2500 | 2.28 | 120 | 134 | TK-A1512 | 2.3(23) |
| 3H-15 | A11 | 25 | 10.6 | 381 | 50 | 71 (7250) | 179.8 (18350) | 2500 | 2.28 | 120 | 127 | TK-A1512 | 2.3(23) |
| 3H-18 | A11 | 25 | 10.6 | 450 | 50 | 71 (7250) | 180.3 (18400) | 2500 | 4.46 | 120 | 127 | TK-A1512 | 2.3(23) |
* 3H-Aの寸法と仕様はオレンジデータにあります。
寸法
* 技術的な変更がある場合があります。
| モデル |
- |
A | B | B | C | D | D1 | D2 | E | E1 | F | G max. | G max. | G 最小。 | G 最小。 | H | J | K 最大。 | K デフォルト | L | L1 | L1 | M | N | P | Q 最大値 | Q 最小。 | R max. | R 最小 | S | T | U |
| 3H-12 |
A8 |
304 | 110 | 122 | 220 | 190 | 139.72 | 190 | 6 | 18 | 91 | 10 | 28 | -15 | 9 | 28 | 50 | M100x2 | M100x2 | 6~M16 | 23 | 25 | 51.3 | 130 | 30 | 46.25 | 11.75 | 61.3 | 56 | 50 | 21 | 3~M8 |
| 3H-15 | A8 | 381 | 132 | 159 | 300 | 235 | 139.72 | 171.4 | 6 | 33 | 120 | 11 | 44 | -14 | 19 | 39 | 60 | M130x2a0 M115x2 | M130x2a0 M100x2 | 6~M20 | 30 | 24 | 63 | 165 | 43 | 49.75 | 19.75 | 77.5 | 72.2 | 62 | 25.5 or 22 | 6~M16 |
| 3H-15 | A11 | 381 | 132 | 148 | 300 | 235 | 196.87 | 260 | 6 | 22 | 120 | 11 | 33 | -14 | 8 | 39 | 60 | M130x2 | M130x2 | 6~M20 | 30 | 28 | 63 | 165 | 43 | 49.75 | 19.75 | 77.5 | 72.2 | 62 | 25.5 or 22 | 3~M10 |
| 3H-18 | A11 | 450 | 132 | 148 | 300 | 235 | 196.87 | 260 | 6 | 22 | 120 | 11 | 33 | -14 | 8 | 39 | 60 | M130x2 | M130x2 | 6~M20 | 31 | 29 | 63 | 165 | 43 | 82.75 | 21.25 | 77.5 | 72.2 | 62 | 25.5 or 22 | 3~M10 |
* 3H-Aの寸法と仕様はオレンジデータにあります。
用途
回転テーブル用自動クランプソリューション
