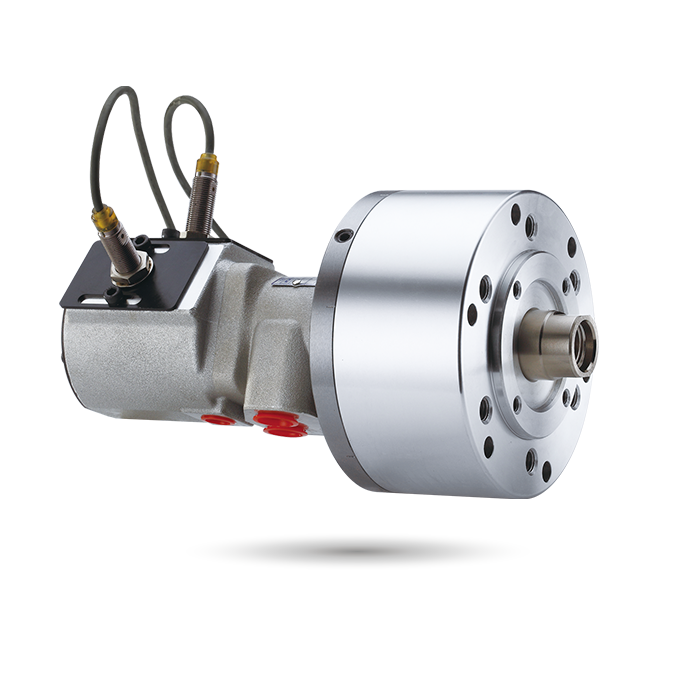

RS-N

Stroke Control

Drehhydraulikzylinder mit Hubsteuerung

Nicht-Durchgangsloch | Hydraulisch

Für kurze Bauform, hohe Geschwindigkeit und Hubsteuerung.
Mit Näherungssensor ist die Bewegung der Position einfach anzupassen und zu bestätigen, wenn sie in Betrieb ist.
Kann von der Rückseite des Zylinders festgeschraubt werden.

Der Ölablass sollte unabhängig an den Öltank angeschlossen werden, um Rückdruck zu vermeiden.

Der Hub-Erkennungstyp kann an ein lineares Positionierungssystem angepasst werden.

Katalog herunterladen

Spezifikationen

Modell	Eff. Kolbenfläche cm² Ausfahren	Eff. Kolbenfläche cm² Einziehen	Kolbenhub (mm)	Max. Drehzahl min^-1 (U/min)	Max. Druck MPa (kgf/cm²)	I kg·m²	Gewicht (kg)
RS-6520N	32.0	28.3	20	6000	4.0(40)	0,01	3.2
RS-6530N	32.0	28.3	30	6000	4.0(40)	0,01	3.3
RS-75N	43.0	37.1	15	6000	4.0(40)	0,01	3.3
RS-7530N	43.0	37.1	30	6000	4.0(40)	0.013	3.7
RS-100N	77.4	71,5	20	6000	4.0(40)	0.04	4.8
RS-125N	121.6	113.1	25	6000	4.0(40)	0.05	7.3
RS-150N	175.6	160.8	30	5500	4.0(40)	0.16	10.6
RS-200N	313.0	290.4	35	5500	4.0(40)	0.29	15.9

Nähe-Sensor : Modell IFS287(IFM) DC 10-30V 100mA NPN .

Abmessungen

* Technische Änderungen vorbehalten.

Modell	A	B	C	D1	D2	E (h7)	F	G max.	G min.	H	J	K	L	L1	L2	M (H8)	N
RS-6520N	65	20	97	80	80	60	25	45	25	62	193	M16x2.0	6~M8x16	M6x70	14.5	17	30
RS-6530N	65	30	97	80	80	60	25	45	15	62	203	M16x2.0	6~M8x16	M6x80	14.5	17	30
RS-75N	75	15	107	90	90	65	30	45	30	57	188	M20x2.5	6~M8x16	M8x60	12	21	35
RS-7530N	75	30	107	90	90	65	30	45	15	72	203	M20x2.5	6~M8x16	M8x75	12	21	35
RS-100N	100	20	132	115	100	80	30	45	25	72	203	M20x2.5	6~M10x20	M8x75	12	21	35
RS-125N	125	25	160	140	130	110	35	50	25	82	213	M24x3.0	6~M12x20	M8x85	12	25	45
RS-150N	150	30	190	170	130	110	45	55	25	95	226	M30x3.5	12~M12x24	M10x100	15.5	32	45
RS-200N	200	35	245	220	145	120	55	70	35	115	249.5	M36x4.0	12~M16x30	M10x125	21	38	60
