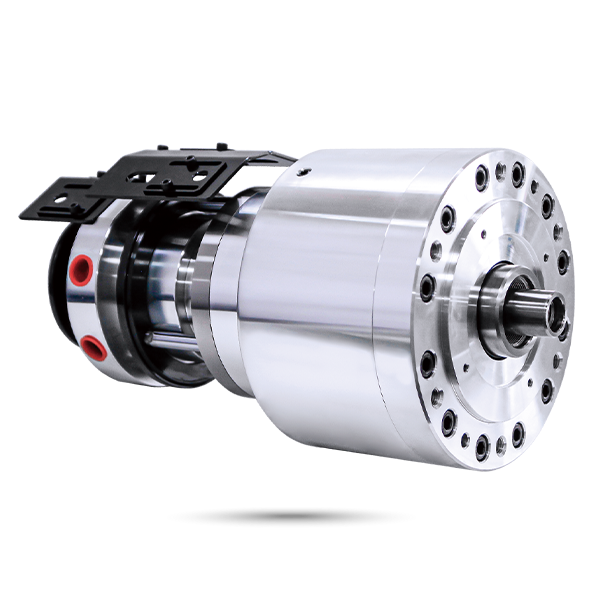

Doppelstangen-Drehzylinder (mit externem Anschluss)
https://www.autogrip-machinery.com/web/image/product.template/167/image_1920?unique=62203dd

DOPPELSTANGEN-DREHZYLINDERa
MIT EXTERNEM DREHGELENK

DREHGELENK-TYP
  • Kurze Bauform, leicht, doppelstangiger Doppelkreislauf-Drehhydraulikzylinder mit
    Drehgelenk.
  • Die interne Zugstange kann verwendet werden, um die mit axialer Teleskoppositionierung ausgestatteten Teile oder Kraftspannfutter zu betreiben.
  • Die vorderen und hinteren Zylinder werden durch separate Kreisläufe gesteuert, die jeweils
    mit integrierten Sicherheitsrückschlagventilen ausgestattet sind.
  • Das zentrale Durchgangsloch wird für den Durchgang von Kühlmittel, Öl oder Luft verwendet und
    kann mit einem externen Einkanal-Drehgelenk ausgestattet werden.

Das Drehgelenk und der Tragrahmen sind optional.

Katalog herunterladen

Diese Kombination existiert nicht.


SpezifikationenAbmessungen HerunterladenVerwandtes Zubehör


Spezifikationen

ModellEff. Kolbenfläche cm2
Ausfahren
A		Eff. Kolbenfläche cm2
Zurückziehen
B		Eff. Kolbenfläche cm2
Ausfahren
A		Eff. Kolbenfläche cm2
Zurückziehen
B		Kolbenhub
(mm)		Max. Drehzahl
min-1 (U/min)		Max. Druck
MPa (kgf/cm2)		I
kgm 2		Gewicht
(kg)
RDL-160S 68.3 190,6 68.3 172.8 25/55 4000 5.0(50) 0.025 26



Abmessungen

* Technische Änderungen vorbehalten.

Modell A B C D E(h7) F F1 G
max.		 G
min.		 G1
max.		 G1
min.		 G2
max.		 G2
min.		 H H1 J K K1 L M1(H8) M2(h7) N N1 P Q
RDL-160S 100 1602101801456030654070154116139201323M45x1.5M20x2.5M12x29472245431666



Herunterladen

Modell 2D pdf 2D-DWG3D-Schritt
RDL-160S




Drehzentrum

Hochpräzisionsfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl in der Kleinserien- als auch in der Großserienproduktion gewährleisten.

Zugehörige Anwendungen

Bearbeitungszentrum

Langlebige und präzise Spannfutter für Bearbeitungszentren, die Leistung verbessern und gleichbleibende Qualität und Produktivität gewährleisten.

Andere Anwendungen

Spezialmaschine

Spezialfutter für Maschinen mit besonderem Verwendungszweck, abgestimmt auf maximale Effizienz und Präzision, mit umfassenden ODM-Dienstleistungen.
