RDL

外挂接头双杆型
https://www.autogrip-machinery.com/web/image/product.template/167/image_1920?unique=62203dd

外挂接头双杆型回转油压缸

外挂接头双杆型
  • 短型，轻量，外挂接头双杆双回路回转油压缸。
  • 内拉杆可应用于驱动零件中心顶出或带轴向伸缩定位的动力夹头。
  • 前后油缸为单独回路控制，均内建逆止阀自锁机构。
  • 中心通孔用于冷却液、油或空气的输送，可外挂单通道回转接头。

回转接头与支撑架为选购品。

目录下载

This combination does not exist.


规格尺寸 下载其他相关推荐产品


规格

型号活塞面积-拉侧A
cm2		活塞面积-拉侧B
cm2		活塞面积-拉侧A
cm2		活塞面积-拉侧B
cm2		行程
(mm)		最高回转数
min-1 (r.p.m.)		最高使用压力
MPa (kgf/cm2)		I
kg‧m 2		重量
(kg)
RDL-160S 68.3 190.6 68.3 172.8 25/55 4000 5.0(50) 0.025 26

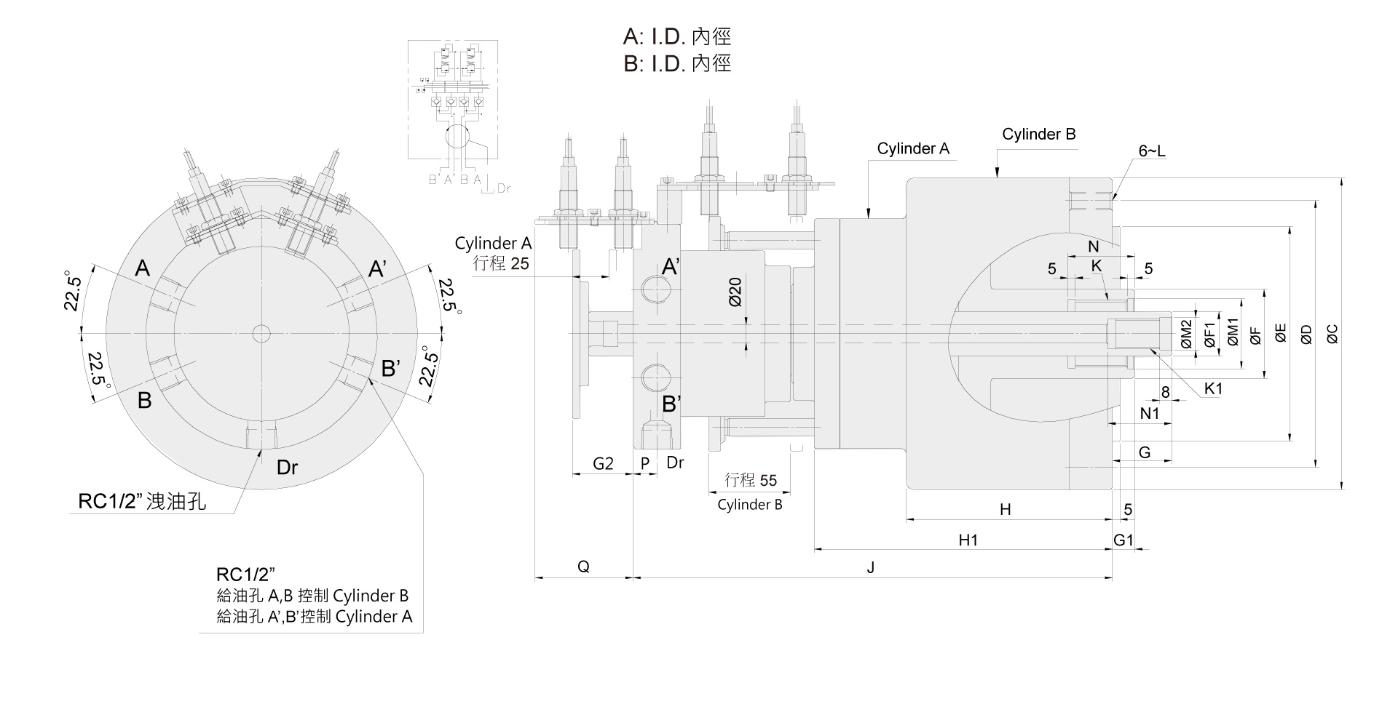

尺寸

* 保留规格修改的权利

型号 A B C D E(h7) F F1 G
max.		 G
min.		 G1
max.		 G1
min.		 G2
max.		 G2
min.		 H H1 J K K1 L M1(H8) M2(h7) N N1 P Q
RDL-160S 100 1602101801456030654070154116139201323M45x1.5M20x2.5M12x29472245431666



下载

型号 2D pdf 2D dwg3D step
RDL-160S
