RDL

外掛接頭雙桿型
https://www.autogrip-machinery.com/web/image/product.template/167/image_1920?unique=62203dd

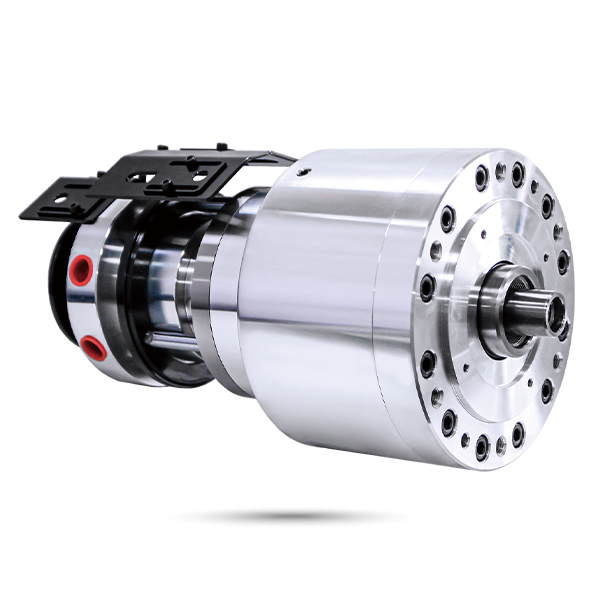

外掛接頭雙桿型迴轉油壓缸

外掛接頭雙桿型
  • 短型，輕量，外掛接頭雙桿雙迴路迴轉油壓缸。
  • 內拉桿可應用於驅動零件中心頂出或帶軸向伸縮定位的動力夾頭。
  • 前後油缸為單獨迴路控制，均內建逆止閥自鎖機構。
  • 中心通孔用于冷卻液、油或空氣的輸送，可外掛單通道迴轉接頭。

迴轉接頭與支撐架為選購品。

目錄下載

此組合不存在。


規格尺寸 下載其他相關推薦產品


規格

型號活塞面積-拉側A
cm2		活塞面積-拉側B
cm2		活塞面積-拉側A
cm2		活塞面積-拉側B
cm2		行程
(mm) 		最高迴轉數
min-1 (r.p.m.)		最高使用壓力
MPa (kgf/cm2)		I
kg‧m 2		重量
(kg)
RDL-160S 68.3 190.6 68.3 172.8 25/55 4000 5.0(50) 0.025 26



尺寸

* 保留規格修改的權利

型號 A B C D E(h7) F F1 G
max.		 G
min.		 G1
max.		 G1
min.		 G2
max.		 G2
min.		 H H1 J K K1 L M1(H8) M2(h7) N N1 P Q
RDL-160S 100 1602101801456030654070154116139201323M45x1.5M20x2.5M12x29472245431666



下載

型號 2D pdf 2D dwg3D step
RDL-160S
