RS-N

Thru-Hole
https://www.autogrip-machinery.com/web/image/product.template/118/image_1920?unique=f2f354b

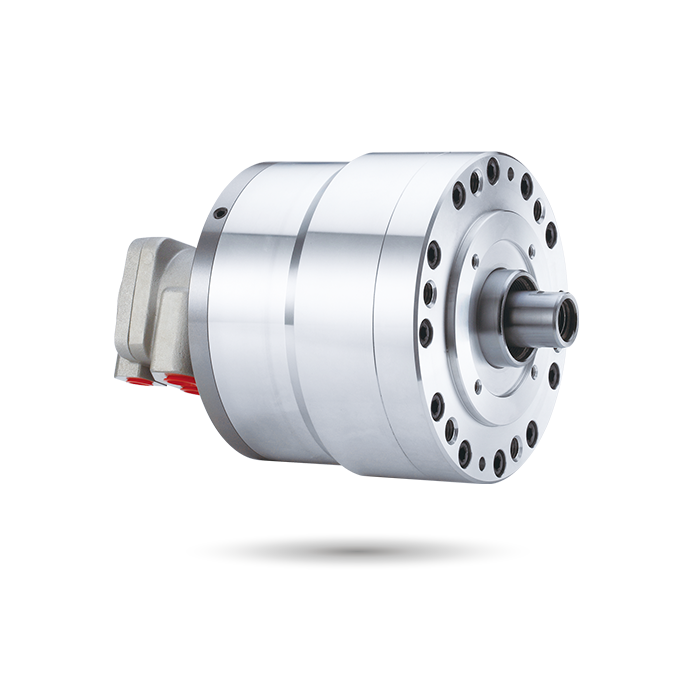

Doppelstab-Hydraulikdrehzylinder mit Sicherheitsvorrichtung

Nicht-Durchgangsloch | Hydraulisch

Der Hauptvorteil der Verwendung eines hydraulischen Drehzylinders liegt darin, dass er eine präzise und kontrollierte Bewegung in einer Vielzahl von industriellen und gewerblichen Anwendungen ermöglicht. Da der drehbare Hydraulikzylinder durch Druckflüssigkeit angetrieben wird, kann er eine große Kraft aufbringen und bleibt dabei relativ kompakt in der Größe. Zudem ermöglicht der Einsatz eines Drehaktuators eine Rotation in eine bestimmte Richtung, was in bestimmten Anwendungen von Vorteil sein kann. Weitere Vorteile sind die Langlebigkeit, die einfache Wartung und die Flexibilität im Design. Insgesamt können hydraulische Drehzylinder dazu beitragen, die Effizienz, Genauigkeit und Produktivität in verschiedenen Branchen zu verbessern.

  • Für kurze, leichte, zweistabige Rotationszylinder.
  • Integrierte Sicherheitsrückschlagventile und Druckentlastungsventile.
  • Die Entleerungsöffnung sollte unabhängig an den Öltank angeschlossen werden, um Rückdruck zu vermeiden.
Katalog herunterladen

Diese Kombination existiert nicht.



Spezifikationen

ModellEff. Kolbenfläche cm2
Ausfahren
A
Eff. Kolbenfläche cm2
Einziehen
B
Eff. Kolbenfläche cm2
Ausfahren
A
Eff. Kolbenfläche cm2
Einziehen
B
Kolbenhub
(mm)
Max. Drehzahl
min-1 (U/min)
Max. Druck
MPa (kgf/cm2)
I
kgm 2
Gewicht
kg
RD-120 122.7 126.1 116.1 113.1 20 5000 3.0(30) 0.14 11.3
RD-125 122.7 126.1 116.1 113.1 25 5000 3.0(30) 0.15 11.5




Abmessungen

* Änderungen vorbehalten.

ModellABCDE
max.
E
min.
F
max.
F
min.
RD-12012513013722760403515
RD-12512513014723755303510



Herunterladen

Modell 2D pdf 2D-Zeichnung3D-Schritt
RD-120


RD-125
