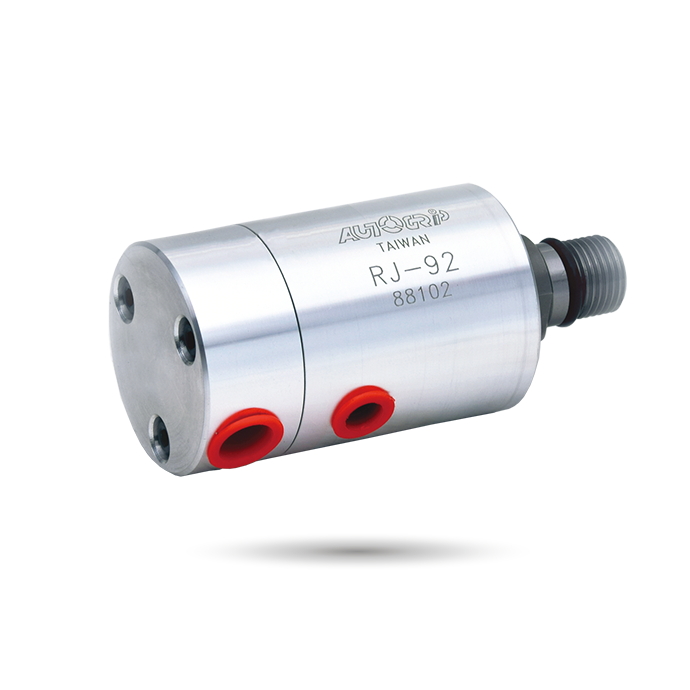

RJ-92

Coolant Rotating Joint

Kühlmittel-Drehgelenk

Kühlmittelgelenk

Kompakter und leichter Kühlmittel-Drehgelenk.
Kühlmittelgelenk für hohe Drehzahlen, hoher Druck. Geeignet für Öl- und wasserlösliche Kühlmittel.
Die Dichtungsbuchse im Inneren besteht aus Hartmetall und Keramik, was eine höhere Verschleißfestigkeit bietet.
Die Dichtung wird automatisch getrennt, wenn während des Betriebs keine Flüssigkeit hindurchfließt, und wird nicht durch Trockenberührung beschädigt.
Mind. Druck ist 4kgf/cm².

Katalog herunterladen

Abmessungen

* Technische Änderungen vorbehalten.

Modell	PV Grenzwert (MPar/m)	Fördermenge (bei 50 kgf/cm²)	Max. Geschwindigkeit (U/min)	Max. Druck Mpa( kgf/cm²)	Mindestdruck MPa( kgf/cm²)	Gewicht (kg)
RJ-92	17500	28l/min	10000	7.0(70)	0,4(4)	0.46

Herunterladen

Modell	2D pdf	2D Zeichnung	3D Schritt
RJ-92
