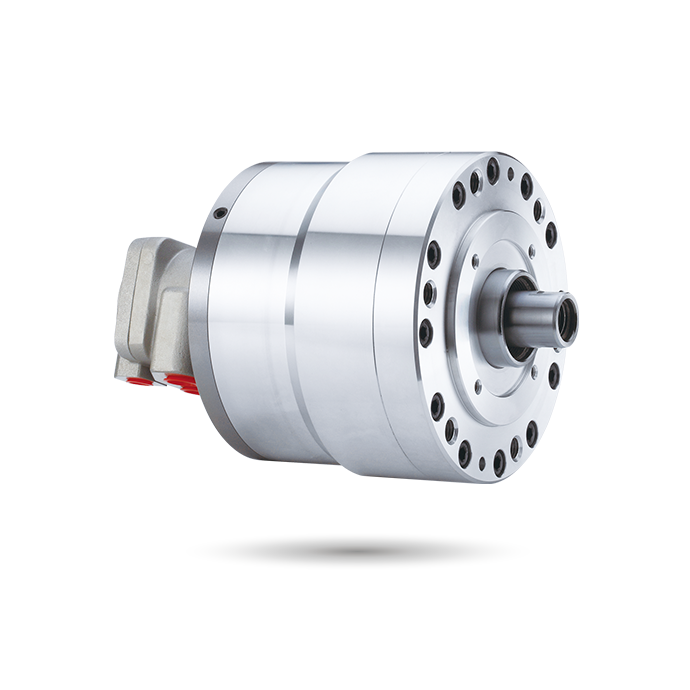

安全装置付きダブルロッド油圧回転シリンダー

非貫通穴 | 油圧

油圧回転シリンダーを使用する主な利点は、さまざまな産業および商業用途において、正確で制御された動きを可能にすることです。回転油圧シリンダーは加圧された流体によって駆動されるため、比較的小型でありながら大きな力を発揮できます。さらに、ロータリーアクチュエーターを使用することで特定の方向への回転が可能となり、特定の用途で有益です。他の利点としては、耐久性、メンテナンスの容易さ、設計の柔軟性が挙げられます。全体として、油圧回転シリンダーはさまざまな業界で効率、精度、生産性の向上に役立ちます。

  • 短型、軽量、ダブルロッド型回転シリンダー用。
  • 内蔵安全チェックバルブと圧力リリーフバルブ。
  • ドレンポートはオイルタンクに独立して接続する必要があり、背圧を避けるためです。
カタログダウンロード

この組み合わせは存在しません。



仕様

モデル実効ピストン面積 cm2
伸び
A
有効ピストン面積 cm2
リトラクト
B
実効ピストン面積 cm2
伸び
A
有効ピストン面積 cm2
リトラクト
B
ピストンストローク
(mm)
最大速度
min-1 (r.p.m.)
最大圧力
MPa (kgf/cm2)
I
kg7m 2
重量
kg
RD-120 122.7 126.1 116.1 113.1 20 5000 3.0(30) 0.14 11.3
RD-125 122.7 126.1 116.1 113.1 25 5000 3.0(30) 0.15 11.5




寸法

* 技術的な変更の対象となります。

モデルABCDE
最大
E
最小
F
最大
F
min.
RD-12012513013722760403515
RD-12512513014723755303510



ダウンロード

モデル 2D pdf 2D dwg3Dステップ
RD-120


RD-125
