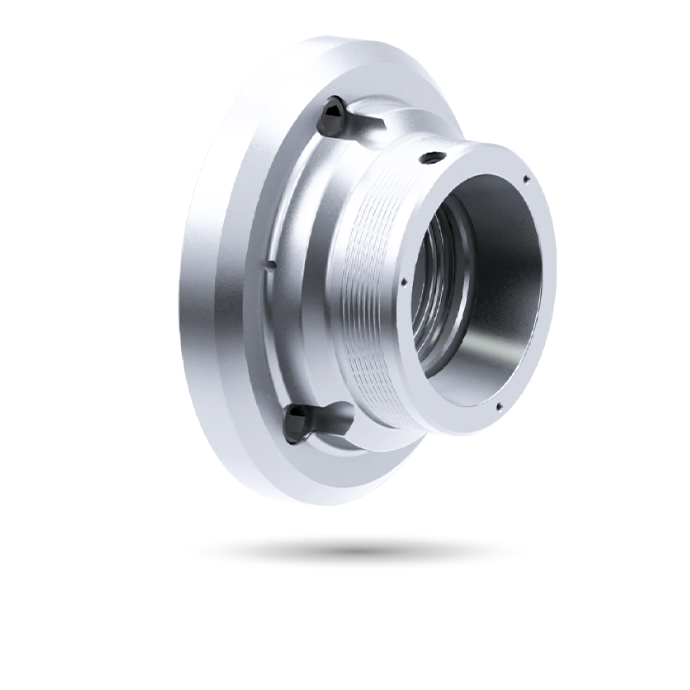

CMD

Thru-Hole
https://www.autogrip-machinery.com/web/image/product.template/151/image_1920?unique=f2f354b

END STOP Spannzangenfutter

Endanschlagtyp
  • Einfaches, prägnantes und leichtes Design.
  • Hintere Zugpositionierungsklemmung mit einem Anschlagsblockmechanismus. Ausgestattet mit radialer Klemmung und axialer Feineinstellung des Drehmoments, kann sie die Materialeintrittslänge des Werkstücks präzise positionieren und sorgt für eine genauere Längenkontrolle.
  • Der Stopperblock und die Staubschutzabdeckung sind austauschbar und ermöglichen sowohl Durchgangsbohrungsanwendungen als auch staubdichte Funktionalität.

J ist der Lochdurchmesser der Rohmutter.

K ist die maximale Gewindespezifikation und kann angepasst werden.

 Katalog herunterladen

Diese Kombination existiert nicht.


SpezifikationenAbmessungen HerunterladenVerwandtes Zubehör


Spezifikationen

Modell-Kolbenhub
(mm)		Max. Spannkapazität
Rund
(mm)		Max. Spannkapazität
Sechskant
(mm)		Max. Spannkapazität
Quadrat
(mm)		Max. D.B. Zug
kN (kgf)		Max. Spannkraft
kN(kgf)		Max. Drehzahl
min-1(U/min)		Gewicht
(kg)		Passende SpannzangePassende ZylinderMax. Druck
(kgf/cm2)
CME-80- 4.5 5~80 8~68 8~56 50.0(5100) 115(11730) 6500 13.6 RG-80 TK-A1287 2.3(23)



Abmessungen

Modell-AA1A2BC(H6)DEE1FG max.G min.HJK max.LL1M
CME-80-230170150101220171.46335812.581885M95x23~M16x352461



Herunterladen

Modell 2D pdf 2D dwg 3D Schritt
CME-80
