CMD

Thru-Hole

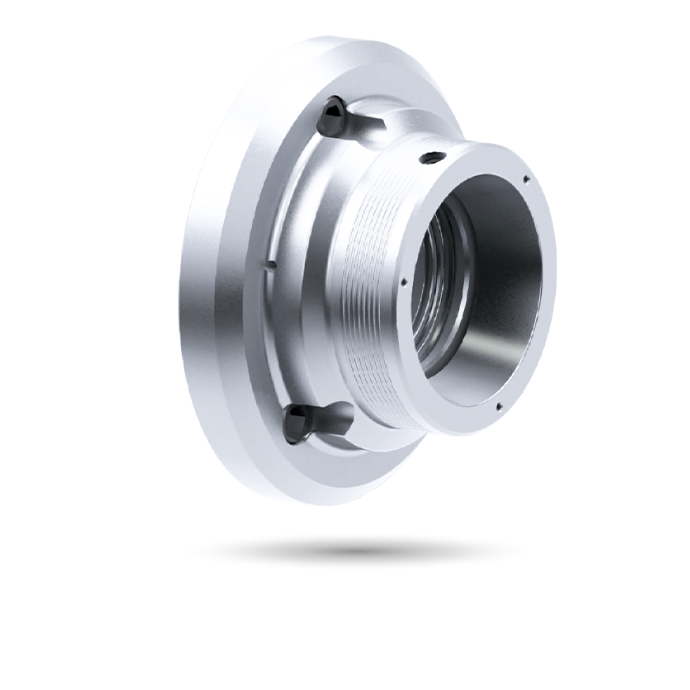

エンドストップコレットチャック

エンドストップタイプ

シンプルで簡潔、軽量なデザイン。
リアプル位置決めクランプ、ストッパーブロック機構付き。ラジアルクランプと軸方向微調整トルクを備えており、ワークピースの材料のエントリー長さを正確に位置決めし、より正確な長さ制御を保証します。
ストッパーブロックと防塵カバーは交換可能で、通し穴の用途や防塵機能を兼ね備えています。

Jはブランクドローナットの穴径です。

Kは最大ネジ仕様で、カスタマイズ可能です。

カタログダウンロード

仕様

モデル	-	プランジャーストローク (mm)	最大チャッキング容量丸 (mm)	最大チャッキング容量六角形 (mm)	最大チャッキング容量正方形 (mm)	最大D.B.プル kN (kgf)	最大締付力 kN(kgf)	最大速度 min^-1(r.p.m.)	重量 (kg)	マッチングスチールコレット	一致するシリンダー	最大圧力 (kgf/cm²)
CME-80	-	4.5	5~80	8~68	8~56	50.0(5100)	115(11730)	6500	13.6	RG-80	TK-A1287	2.3(23)

寸法

モデル	-	A	A1	A2	B	C(H6)	D	E	E1	F	最大G	G min.	H	J	K 最大	L	L1	M
CME-80	-	230	170	150	101	220	171.4	6	33	58	12.5	8	18	85	M95x2	3~M16x35	24	61

ダウンロード

モデル	2D pdf	2D dwg	3Dステップ
CME-80

ターニングセンタ

ターニングセンタ用の高精度チャックで、小ロットから大規模生産まで最適なパフォーマンスと信頼性を確保します。

関連用途

マシニングセンタ

マシニングセンタ用の耐久性と精密性の高いチャックで、性能を向上させ、安定した品質と生産性を確保します。

その他の用途

専用機

専用機用にカスタマイズされたチャックは、最大限の効率と精度を実現し、包括的なODMサービスを提供します。
