CME

後拉固定式
https://www.autogrip-machinery.com/web/image/product.template/151/image_1920?unique=30f6ac2

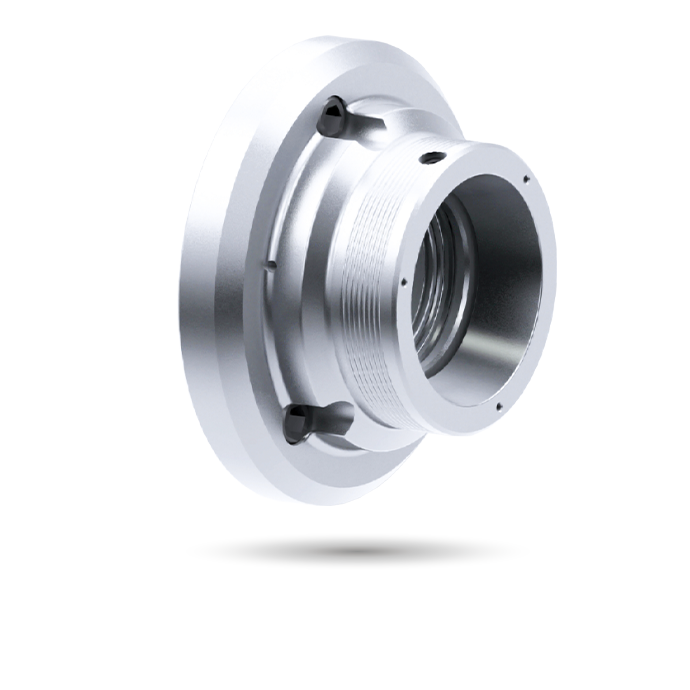

後拉定位式橡膠筒夾夾頭

後拉定位式
  • 簡易、精短、輕量化設計。
  • 採後拉定位夾持，搭配擋料塊機構，具備徑向夾持及軸向微調力矩功能，可精準定位工件入料長度，提升長度精度控制。
  • 擋料塊與防塵蓋可互換使用，同時兼顧通孔加工需求與防屑功能。

J值為連結螺帽未車製螺牙時的孔徑。

K max.值為連結螺帽可車製螺牙之最大規格，可依實際需求訂製。

 目錄下載

此組合不存在。


 規格尺寸 下載其他相關推薦產品


 規格

型號-Plunger stroke
(mm)		最大夾持能力
圓棒
(mm)		最大夾持能力
六角材
(mm)		最大夾持能力
方材
(mm)		容許最大入力
kN (kgf)		最大夾持力
kN(kgf)		最高回轉數
min-1(r.p.m.)		重量
(kg)		使用筒夾 適用迴轉缸最大使用壓力
(kgf/cm2)
CME-80- 4.5 5~80 8~68 8~56 50.0(5100) 115(11730) 6500 13.6 RG-80 TK-A1287 2.3(23)

​

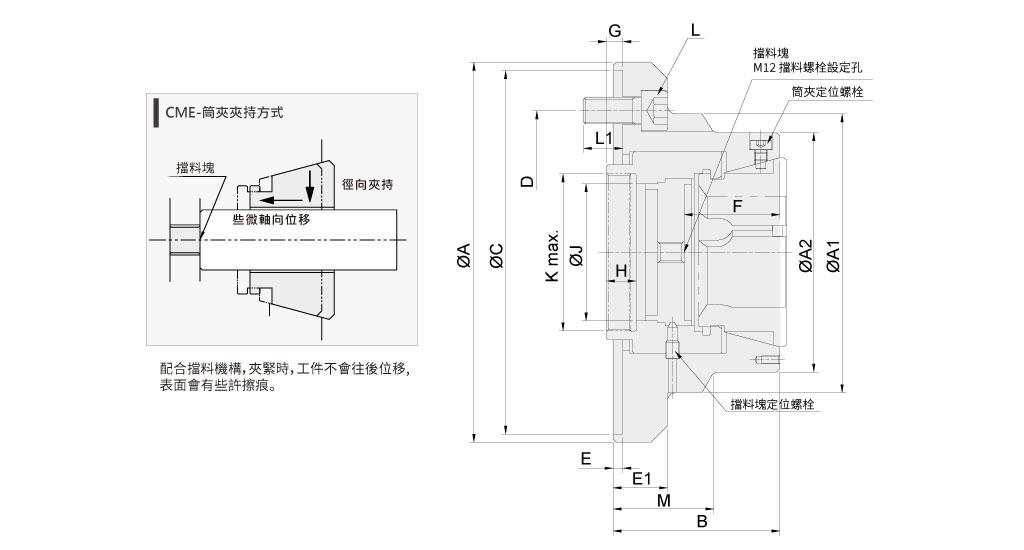

尺寸

型號-AA1A2BC(H6)DEE1FG max.G min.HJK max.LL1M
CME-80-230170150101220171.46335812.581885M95x23~M16x352461



下載

型號 2D pdf 2D dwg 3D step
CME-80
