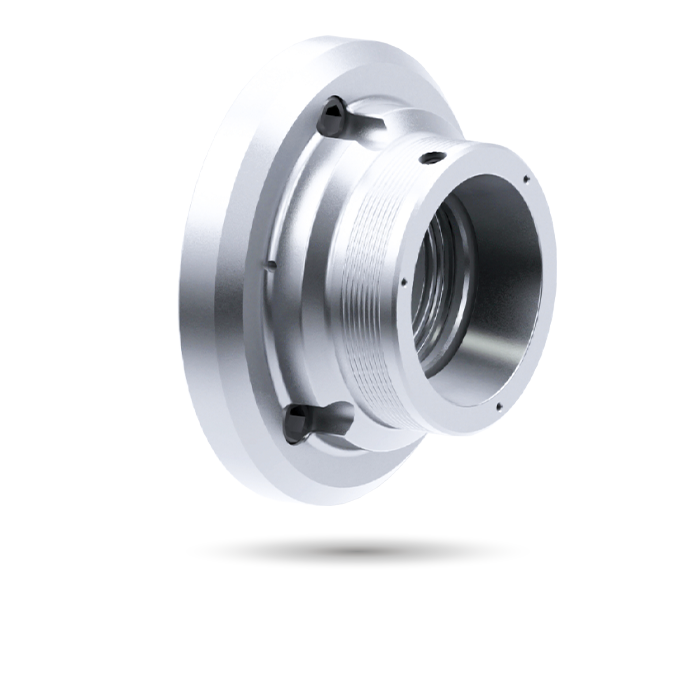

CB/CB-A

Thru-Hole

Festlängen-Spannzangenfutter

Dead Length Typ

Kompaktes und leichtes Design mit vereinfachter Struktur.
Die Längenunabhängige Spanntechnik mit einem integrierten Werkstückanschlag sorgt für keine axiale Bewegung und ermöglicht eine präzise Positionierung des Werkstücks.
Kompatibel mit AUTOGRIP-Gummispannzangen, um ein Vorschieben zu verhindern und die Werkstückoberfläche zu schützen.
Austauschbarer Werkstückanschlag und Staubschutz für Durchgangsbohrungen und Spanabwehr. Ideal für Spannungen an der Gegenspindel mit reduzierter axialer Spannkraft.

J ist der Lochdurchmesser der Rohlingsmutter.

K ist die maximale Gewindespezifikation und kann angepasst werden.

Katalog Download

Spezifikationen

Modell	-	Kolbenhub(mm)	Max. Spannkapazität Rund (mm)	Max. Spannkapazität Sechskant (mm)	Max. Spannkapazität Quadrat (mm)	Max. D.B. Zug kN (kgf)	Max. Spannkraft kN(kgf)	Max. Drehzahl min^-1(U/min)	Gewicht (kg)	Passende Stellhülse	Passender Zyl.	Max. Druck (kgf/cm²)
CMD-80	-	4.5	5~80	8~68	8~56	50.0(5100)	115(11730)	6500	6.3	RG-80	TK-A1287	2.3(23)

Abmessungen

Modell	-	A	A1	A2	B	C(H6)	D	E	E1	F	G max.	G min.	H	J	K max.	L	L1	M
CMD-80	-	230	170	150	101	220	171.4	6	33	58	12.5	8	18	85	M95x2	3~M16x35	24	61

Herunterladen

Modell	2D pdf	2D Zeichnung	3D Schritt
CMD-80
